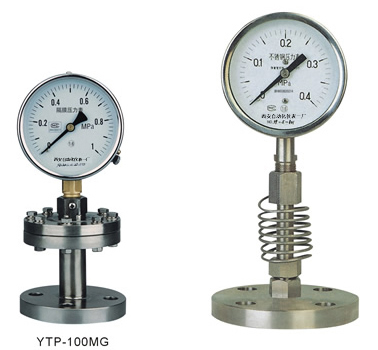

隔膜压力表YTP-100 YTP-150产品详情介绍
用途说明
不锈钢隔膜压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。 可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。 外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
结构原理
仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。 在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。
技术参数
|
型号 |
测量范围 |
外径尺寸 |
|
|
YTP-100 |
0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6； |
Φ100 |
|
|
YTP-100BF |
|||
|
φ100 |
|
||
|
YTP-150 |
Φ150 |
|
|
|
YTP-150BF |
|||
|
φ150 |
|
||
|
YTP-100BF |
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；MPa |
φ100 |
|
|
YTP-150BF |
φ150 |
|
|
● 精确度等级：1.6
● 使用环境温度：-20℃～+200℃ 相对湿度不大于90%
● 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
● 工作位置：垂直安装
● 外壳防护等级：IP64
● 导压系统及外壳等主要零件材质201/304/316等 测量范围：-0.1-60Mpa
可选备注：
1.用户也可选用其它通用型压力表，订购时同本公司协商。
2.压力表同隔膜装置连接方式也可选用其它形式，订货时同本公司协商。
○隔膜表的耐蚀性 隔膜表的耐蚀性可通过适合的选择与测量介质接触部分的隔膜、法兰及密封圈的材料来保证。
隔膜材料：316，316L
法兰材料：316，316L
密封圈材料：硅橡胶、聚四氟乙烯
○密封液的选择 为了保证卫生型隔膜表使用的可靠性和安全性，根据不同用途选择合适的密封液。
