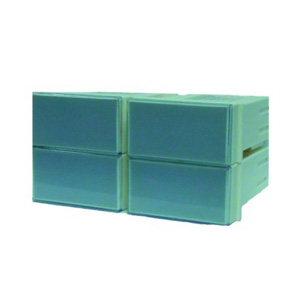

香港虹润仪表 NHR-5821闪光报警器

产品·介绍

Product introduce

 香港虹润仪表 NHR-5821系列单点闪光报警器   西安奥信代理

产品描述


  •     卡入式安装，可以方便拼装成各种形式组成报警系统。
  •     半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。
  •     报警器内置蜂鸣器，并提供报警电平与继电器接点信号输出，方便外接外部报警设备。
  •     COMS集成电路，整机抗干扰能力极强。
  •     欧式连接端子，便于维护和操作。

主要技术参数
1. 输入信号：无源接点信号或者TTL电平信号（常开常闭可设置）。
2. 输出信号：开关量输出一对无源常开触点开关（报警时闭合），触点动作同步于报警音响。
                         直流电平信号输出＞4V
3. 输出继电器接点容量：AC 220V/1A；DC 24V/3A。
4. 工作条件：
    a）环境温度：-10～50℃
    b）相对湿度：≤85％RH
    c）周围空气中不应含有腐蚀性气体。
5. 工作电源：AC 100-240V(50-60HZ)，DC 24V(±10%)
6. 功耗：≤2W


 仪表外形与安装方式
仪表尺寸：80×40×100mm    开孔尺寸：66×35mm 仪表拼装图

单点

密集式（开孔尺寸） 条列式（开孔尺寸） 点阵式（开孔尺寸）
M=（40.5×m）-5
L=（80×n）-14
m：每列报警器的个数
n：每排报警器的个数		 L=（80×n）-14
n：每排报警器的个数
单位：mm 单位：mm

单位：mm
密集式（安装示意图） 条列式（安装示意图） 点阵式（安装示意图）

应用

   NHR-5821系列单点闪光报警器是采用COMS集成电路技术设计的报警器，可配合各种检测仪表监视现场触点的变化情况。当检测到报警信号时，报警器报警，以引起操作人员的注意，及时排除故障，确保生产过程的安全。
