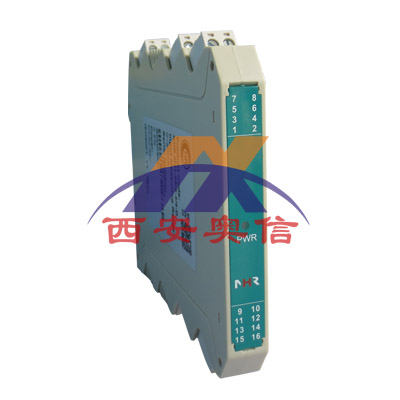

隔离栅NHR-A34 NHR虹润频率隔离器
技术参数
产品特点
单输入，单输出或双输出。
具有配电（12V或24V），需指定。
输出信号为模拟量信号、RS-485信号或开关量信号。
常用系列
NHR-A31系列电压输入检测端隔离栅
NHR-A31系列电流输入检测端隔离栅
NHR-A32系列二三线制热电阻输入检测端隔离栅
NHR-A32-4系列四线制热电阻输入检测端隔离栅
NHR-A32系列热电偶输入检测端隔离栅
NHR-A33系列变送器输入检测端隔离栅
NHR-A34系列频率输入检测端隔离栅
NHR-A35系列开关量输入检测端隔离栅
NHR-A37系列485输入检测端隔离栅
技术参数
| 电源 | |
| 额定工作电压范围 | DC 24V±10% |
| 功耗 | 模拟量输出：≤1.7W(单路)，≤2.1W(双路) |
| 危险侧 | |
| 输入信号类型 | 频率信号（正弦波、方波、三角波） |
| 输入阻抗 | ≤2M |
| 幅值范围 | 0.2V～9V |
| 响应时间 | ≤1S |
| 测量范围 | 1～10000Hz |
| 分辨率 | 0.1Hz |
| 配电电压/大电流 | 24V/30mA、12V/60mA(馈电输出时接线端子在10负、11正) |
| *侧 | |
| 输出信号类型 | 模拟量输出(订货时确定或配置PCA手持式中文编程器自行编程) |
| 输出负载特性 | 电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ |
| 传输精度 | 0.2%FS |
