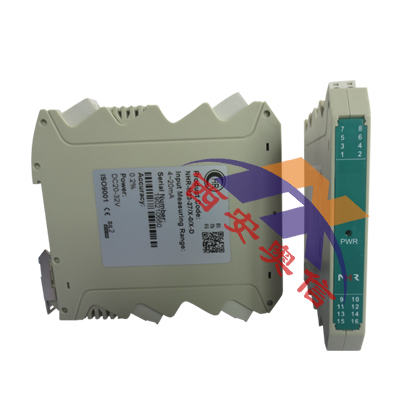

隔离器NHR-A32-OO/X-O/X 虹润NHR温度隔离器
仪表选型
认证
仪表选型
| 7 | 8 | 9 | 10 | |||||||||
| 二三线制热电阻输入检测端隔离栅 NHR-A32 | - | □ | / | □ | - | □ | / | □ | ||||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
||||
| 7/8 | <输入> | |||||||||||
| 输入I/输入II(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | 量程范围(℃) | ||||||||||
| X | 无输入(*于第Ⅱ路) | |||||||||||
| 11 | Cu50 | -50.0～+150.0 | ||||||||||
| 13 | Cu100 | -50.0～+150.0 | ||||||||||
| 14 | Pt100 | -200.0～+650.0 | ||||||||||
| 15 | BA1 | -200.0～+600.0 | ||||||||||
| 16 | BA2 | -200.0～+600.0 | ||||||||||
| 17 | 0～400Ω线性电阻 | 全量程 | ||||||||||
| 19 | 30～350Ω远传电阻 | 全量程 | ||||||||||
| 9/10 | <输出> | |||||||||||
| 输出I/输出II(从列表中选择代码) | ||||||||||||
| 代码 | 类型 | |||||||||||
| X | 无输出（*于第II路） | |||||||||||
| 0 | 4-20mA | 模拟量输出 | ||||||||||
| 1 | 1-5V | |||||||||||
| 2 | 0-10mA | |||||||||||
| 3 | 0-5V | |||||||||||
| 4 | 0-20mA | |||||||||||
| 5 | 0-10V（不可切换） | |||||||||||
| D1 | RS485输出（*于第I路） | 485输出 | ||||||||||
| K1 | 继电路接点 | 开关量输出 | ||||||||||
| K2 | 晶体管 | |||||||||||
认证
| 证书号 | CNEx11.0458 |
| 防爆标志 | 【Exia】IIC(*仪器仪表防爆*监督检验站认证) |
| 认证参数 | |
| 端子 | 12-10、11-10、9-7、8-7 |
| 大允许电压 | Um=250V |
| 电压 | Uo=7.71V |
| 电流 | Io=230mA |
| 功率 | Po=0.44W |
| 电容 | Co=6.3μF |
| 电感 | Lo=0.35mH |
