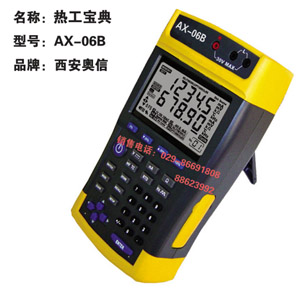

AX-06B热工信号校验仪 西安热工宝典
技术参数
|
功能 |
量程 |
设定范围 |
分辨力 |
精度（25±10℃每年）±(%读数+偏差) |
备注 |
|
|
V |
100mV |
-10.00mV~110.00mV |
10uV |
±(0.01%+10uV) |
|
|
|
1V |
0~1.2000V |
0.1mV |
±(0.01%+0.1mV) |
大输出电流0.25mA |
||
|
10V |
0~12.000V |
1mV |
±(0.01%+2mV) |
大输出电流2.5mA |
||
|
电压输出各档输出电阻≤0.5Ω，1V、10V档电容负载驱动能力不小于470uF，100mV档电容负载驱动能力不小于1uF |
|
|||||
|
mA |
20mA |
输出 |
1uA |
±(0.02%+2uA) |
负载能力19V |
|
|
mA Sink |
-20mA |
模拟变送器 |
1uA |
±(0.02%+2uA) |
外部供电5～30V |
|
|
电 阻 |
400Ω |
0.50Ω~400.00Ω |
0.01Ω |
(0.015%+0.05Ω) |
0.1~0.5mA激励电流精度中不包含引线电阻 |
|
|
|
|
±(0.015%+0.1Ω) |
0.5~3mA激励电流精度中不包含引线电阻 |
|||
|
4kΩ |
0.5~4000.0Ω |
0.1Ω |
±(0.015%+0.3Ω) |
0.05~0.3mA激励电流精度中不包含引线电阻 |
||
|
热 电 阻 |
Pt100 |
-200℃~850℃ |
0.1℃ |
-200~0℃：0.3℃ |
Pt100-385温标 Pt100、Cu50为±1mA激励电流 Pt1000为±1mA激励电流 精度中不包含引线电阻 |
|
|
0~400℃：0.4℃ |
||||||
|
400~850℃：0.5℃ |
||||||
|
Pt1000 |
-200℃~630℃ |
0.1℃ |
-200~100℃：0.2℃ |
|||
|
100~300℃：0.3℃ |
||||||
|
300~630℃：0.4℃ |
||||||
|
Cu50 |
-50℃~150℃ |
0.1℃ |
-50~150℃：0.5℃ |
|||
|
热 电 偶 |
R |
-40℃~1760℃ |
1℃ |
-40~100℃：1.5℃ |
采用ITS-90温标 精度中不包含 冷端补偿误差 |
|
|
100~1760℃：1.1℃ |
||||||
|
S |
-20℃~1760℃ |
1℃ |
-20~100℃：1.5℃ |
|||
|
100~1760℃：1.1℃ |
||||||
|
K |
-200℃~1370℃ |
0.1℃ |
-200~-100℃：0.6℃ |
|||
|
-100~400℃：0.5℃ |
||||||
|
400~1200℃：0.6℃ |
||||||
|
1200~1370℃：0.6℃ |
||||||
|
E |
-200℃~1000℃ |
0.1℃ |
-200~-100℃：0.5℃ |
|||
|
-100~600℃：0.5℃ |
||||||
|
600~1000℃：0.4℃ |
||||||
|
J |
-200℃~1200℃ |
0.1℃ |
-200~-100℃：0.5℃ |
|||
|
-100~800℃：0.4℃ |
||||||
|
800~1200℃：0.6℃ |
||||||
|
T |
-200℃~400℃ |
0.1℃ |
-200~400℃：0.4℃ |
|||
|
N |
-200℃~1300℃ |
0.1℃ |
-200~-100℃：0.6℃ |
|||
|
-100~900℃：0.5℃ |
||||||
|
900~1300℃：0.6℃ |
||||||
|
B |
400℃~1800℃ |
1℃ |
400~600℃：1.5℃ |
|||
|
600~800℃：1.1℃ |
||||||
|
800~1800℃：0.7℃ |
||||||
|
频率 |
100Hz |
2.0Hz~100.0Hz |
0.1Hz |
±0.05Hz |
1~10Vp-p方波，低电平为0V，电平精度±10% 50%占空比 负载>100kΩ |
|
|
1kHz |
100Hz~1000Hz |
1Hz |
±0.2Hz |
|||
|
10kHz |
1.0kHz~10.0kHz |
0.1kHz |
±0.015KHz |
|||
|
脉冲 |
100Hz |
10~99,999cycles |
1cyc |
±2个字 |
1~10Vp-p方波，低电平为0V，电平精度±10% 50%占空比负载>100kΩ |
|
|
1kHz |
||||||
|
10kHz |
||||||
|
开关量 |
100Hz |
开关量输出可分为开关量频率输出、开关量脉冲输出，指标分别同于频率输出、脉冲输出 |
大开关电流电压：+28V/50mA |
|||
|
1kHz |
||||||
|
10kHz |
||||||
|
回路电源 |
24V |
|
|
±10% |
大输出电流25mA，有短路保护 |
|
