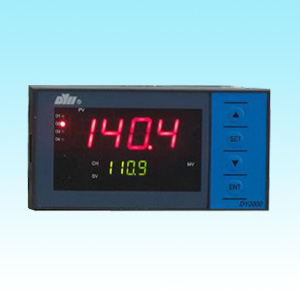

香港东辉变送控制仪XMB5U202 XMB5U26P XMB5U00 东辉智能仪器控制仪XMZB5U202 XMZB5U26P XMZB5U00
XMB智能变送控制数字显示仪表XMB、XMZB技术参数说明
产品概述
XMB5000系列智能数字显示控制仪用于配合热电偶、热电阻、霍尔变送器、远传压力表以及各种流量、压力、液位等线性变送器，进行各类物理参数的测量、指示、控制、报警和变送，是一种高性能、多功能的智能化仪表。它具有以下特点：
1.非线性采用微机处理技术，在整个测量范围内不存在非线性误差。偶型和阻型仪表只要通过按键操作即可改变测量分度号和变送量程，一表多用，十分方便。
2.仪表适用于任何一种温度、压力、流量、液位、湿度、酸碱度等的传感器或变送器，适用于任何一种电压、电流输入信号，显示范围可达-1999～9999字。
3.能储存现场数据，掉电不丢失信息，且具有自动数字温度补偿及自动稳零系统。
4.采用先进的全自动数字式本机调校系统，无须电位器调整。
5.采用光电隔离变送输出，提高了抗干扰能力和用户控制系统设计灵活性。
6.采用国际通用卡入式结构，使仪表安装、维修、更换简单方便，装拆仅需几秒钟。
7.仪表的安装尺寸与动圈表、调节器兼容，可直接代换动圈表或调节器。
8.为适应电压波动的情况，仪表使用开关稳压电源供电，具有极大的电压适应性和极强的电源抗干扰性能。
9.采用直观的菜单式文字界面，显示信息量大，操作方便。
10.具有上限、下限位式控制或报警功能。
11.采用RS232或485串行接口与上位机通讯联网。
12.采用高亮度数字显示系统，可同时显示过程参数值和设定值。
大延牌仪表无比优越的性能价格比会使用户体验到选用Daryens 产品是明智的选择。
主 要 技 术 参 数
1.使用条件：环境温度 0～50℃；相对湿度≤90％
电源电压 AC90V～260V
电源频率 50±2.5Hz
2.基本误差：δ＝0.5％F.S±1字
3.显示分辨率：根据量程，可有0.001，0.01，0.1，1等四种
4.输入特性：电偶型、电压信号型：输入阻抗大于500kΩ
电流型：输入阻抗小于250Ω
电阻型：引线电阻要求0～5Ω，三根相等
5.输出特性：继电器容量为常开5A/220VAC或3A/24VDC；
常闭3A/220VAC或1A/24VDC阻性负载
变送输出电流负载：0-10mA，负载电阻200～1500Ω
4-20mA，负载电阻100～750Ω
变送输出电压负载：0-5V，1-5V输出，负载电阻不小于500KΩ
6.内部冷端补偿温度范围：0～50℃
7.直流电源输出：电压24V，大电流22mA，可直接配接二线制无源变送器
8.显示位数：主屏红色LED 四位 0.8"(横型)或0.5"(竖型或方型)或
0.36"(小竖形或小横型)
附屏绿色LED 四位 0.36"
9.功耗：4～10W
10.外形尺寸：横型160×80×80(mm)；竖型80×160×80(mm)；
方型96×96×130(mm)；小横形96×48(mm)；小竖形48×96(mm)
12.重量：约0.5Kg
13.安装方式：横表﹑竖表为卡入式安装；
方表﹑小横表﹑小竖表为支架固定式
型谱及规格
| 型谱 | 说明 | ||||||||
| XMB | (双4LED)信号转换器 | ||||||||
| XMZB | (单4LED)信号转换器 | ||||||||
| 5U | 设计序列,采用开关电源 | ||||||||
| 0 | 不带控制报警 | ||||||||
| 2 | 双限报警 | ||||||||
| 0 | 万能输入 | ||||||||
| 1 | 适配热电偶 | ||||||||
| 2 | 适配热电阻 | ||||||||
| 3 | 适配霍尔变送器 | ||||||||
| 4 | 适配远传压力表 | ||||||||
| 5 | 适配直流0～10mA | ||||||||
| 6 | 适配直流(4～20)mA | ||||||||
| 7 | 适配直流0～5V | ||||||||
| 8 | 适配直流(1～5)V | ||||||||
| 9 | 用户特殊要求的分度号 | ||||||||
| 5 | 0～10mA变送输出 | ||||||||
| 6 | 4～20mA变送输出 | ||||||||
| 7 | 0～5V变送输出 | ||||||||
| 8 | 1～5V变送输出 | ||||||||
| 9 | 特殊规格变送输出 | ||||||||
| 缺省为横形外形 | |||||||||
| V | 竖形外形 | ||||||||
| F | 96*96 | ||||||||
| A | 48*96 | ||||||||
| B | 96*48 | ||||||||
| C | 72*72 | ||||||||
| 缺省为不带直流电源输出 | |||||||||
| P | 带直流24V电源输出 | ||||||||
| D | 由外部24V直流电源供电 | ||||||||
| 缺省为不带串行通讯接口 | |||||||||
| 2 | RS232串行通讯接口 | ||||||||
| 4 | RS485串行通讯接口 | ||||||||
11.开孔尺寸：横型152 +1.03+0.74×76 +0.71+0.46(mm)；
竖型76+0.71+0.46×152+1.03+0.74 (mm)；
方型91+0.77+0.52 ×91+0.77+0.52 (mm)；
小横形91+0.77+0.52 ×43+0.6+0.38(mm)；
小竖形43+0.6+0.38×91+0.77+0.52(mm)
