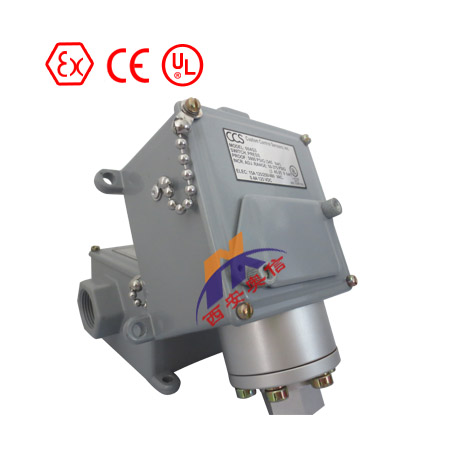

604G5美国CCS压力开关机械式开关现货
1.故障现象：
压力开关无输出信号原因分析：
（1）微动开关损坏
（2）开关设定值调得过高
（3）与微动开关相接的导线触头未连接好
（4）感压部分装配不良,有卡滞现象
（5）感压元件损坏
解决方法：
（1）更换微动开关
（2）调整到适宜的设定值
（3）重新连接使接触良好
（4）重新装配,使动作灵敏
（5）更换感压元件
2.故障现象：
压力开关灵敏度差
原因分析
（1）装配不良/传动机构（顶杆或柱塞等）摩擦力过大
（2）微动开关接触行程太长
（3）调整螺钉,顶杆等调节不当
（4）安装不当,如不平和倾斜
安装解决方法：
（1）重新装配,使动作灵敏
（2）合理调整微动开关的接触行程
（3）合理调整钉和顶杆位置
（4）改为垂直或水平安装
3.故障现象：
压力开关发信号过快
原因分析：
（1）进油口阻尼孔大
（2）隔离膜片碎裂
（3）系统冲击压力太大
（4）电气系统设计有误
解决方法
（1）阻尼孔适当改小,或在控制管路上增设阻尼管
（2）更换隔离膜片
（3）在控制管路上增设阻尼管,以减弱冲击压力
（4）按工艺要求设计电气系统.
工作原理
CCS压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

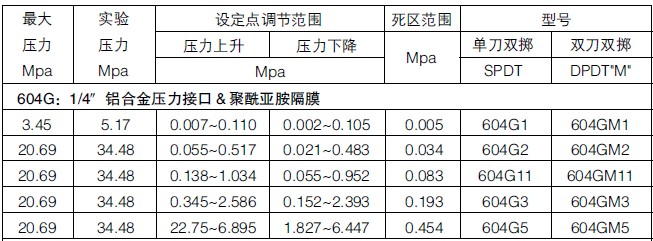

技术参数
接口尺寸 1/4”NPT
接口材料 铝合金
隔膜材料 聚丁钠橡胶
接点形式和容量 SPDT，15A ，250VAC SPDT 单刀双掷型号
DPDT， 5A， 250VAC DPDT 双刀双掷型号
