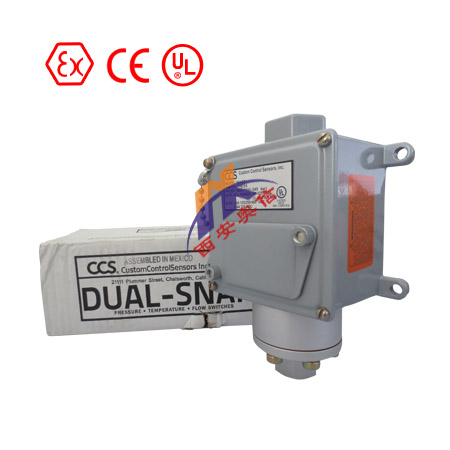

604D2 604DM2 美国CCS差压开关
调试方法
1. 将万用表接到输出导线上；
2. 旋下控制器顶上的螺钉；
3. 将正负压差加至0.15MPa，此值可从压力计中读出；
4. 松开紧定螺钉；
5. 用一字扳手，顺时针旋动设定值调节螺内六角槽，使设定值有小变大，直至开关触点在0.15MPa处切换；
6. 调节校验台压力在0.6MPa上下来回变化，检验压力下降时是否是0.15Mpa，此值即为要设定的下切换值。其对应的上切换值在0.16-0.17MPa之间；
7. 旋紧紧定螺钉。
8. 调试完毕。
安装注意事项
1、控压设定值好选在调节范围的20%-80%之间。
2、介质温度过高时，可在压力接口前加螺旋冷却管。
3、仪表安装方便，墙装、管装均能正常工作。若安装在室外，应给予必要的保护。
4、须专业人员维修，像胶密封垫老化后应及时更换。
型号：
SPDT DPDT 设定压力范围Kpa 大允许压力Kpa
604D1 604DM1 2.07-120.7 4.137
604D2 604DM2 13.8-489.5 27.58
参数：
接口尺寸：1/4”NPT
接口材料：铝合金
隔膜材料： 聚丁钠橡胶
接点形式和容量 ：SPDT，15A ，250VAC SPDT 单刀双掷型号
DPDT， 5A， 250VAC DPDT 双刀双掷型号
