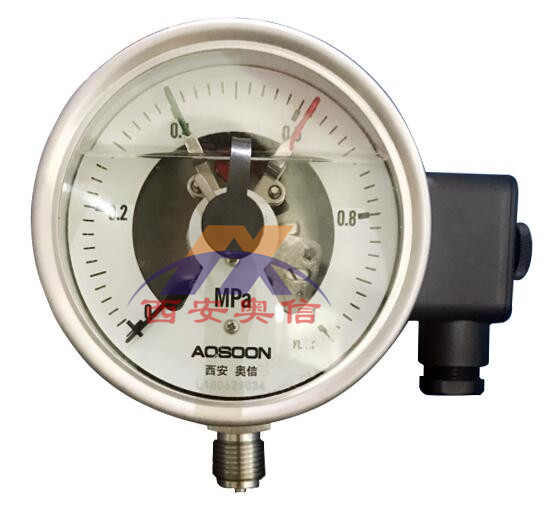

不锈钢电接点压力表
型号YXC/YXCN 不充液/充液
全不锈钢电接点安全型YXC-100HAX
全不锈钢耐震电接点安全型YXCN-100HAX
产品应用:
电接点压力表广泛用于石油、化工、冶金、电站、机电、设备配套中，各种气体与液体介质压力经仪表自动控制和发出报警的目的。
仪表的原理:
测量压力的弹簧管产生位移，通过齿轮传动机构，带动表针与动触头与设定指针上定触头相接或切断（上限或下限）致使控制电路通断以达到自动控制和发出报警信号的目的。
仪表直径 φ100/150（mm）
精度等级 φ100/150-1.6%设定精度4%
测量范围 -0.1-0-100MPa
防护等级 不充油型IP54；充油型IP65
工作环境温度 -20℃-70℃
工作介质温度 100℃
螺纹连接 φ100/150-M20X1.5(可选G3/8 ZG3/8
仪表外壳 不锈钢
仪表接头 SUS304（可选SUS316）
波 登 管 SUS316
仪表机芯 SUS304
仪表玻璃 可选防爆双层安全玻璃
表 针 黑色 铝
表 盘 铝 白底黑刻度字 MPa(可选bar/psi.)
工作压力及使用范围
表圆φ100/150mm：静压 3/4X满量程
动压 2/3X满量程
瞬时 1.3X满量程
接点数量 1个或2个 可选
接点材质 ≥110V银镍合金，≤36V黄金
高工作电压 AC380V或DC220V
大电流 1A
触头功率 30VA
温度影响 使用温度偏离20±5℃时其设定点误差
仪表璃玻璃 普通玻璃、安全玻璃
连接尺寸 M20X1.5或可定制特殊要求。
耐震型可充油
