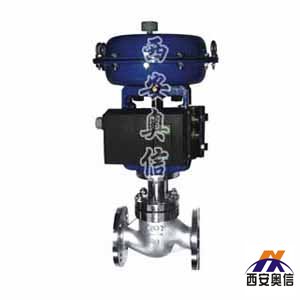

ZJHP-16 精小型气动薄膜调节阀 ZJHP-40 ZJHP-64气动薄膜调节阀 气动调节阀
■概述
ZJHP精小型气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和精小型单座阀组成。多弹簧执行机构高度低、重量轻、装备简便，精小型阀体结构紧凑、流道通畅,具有较大的流量系数。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数和性通
■阀体
|
型式
|
直通单座铸造球型阀 | ||||
|
公称通径
|
20、25、32、40、50、65、80、100、125、150、200mm | ||||
|
公称压力
|
PN1.6、4.0、6.4MPa | ||||
|
法兰
|
JB/T79.1-94、79.2-94等 | ||||
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 | ||||
|
上阀盖
|
型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ | ||||
|
压盖型式
|
螺栓压紧式 | ||||
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | ||||
|
结构形式
|
(详见图1~图5) | ||||
■阀内组件ZJHP-16 精小型气动薄膜调节阀 ZJHP-40 ZJHP-64气动薄膜调节阀 西安奥信自动化仪表有限责任公司 029-86691808 86691828
| 阀芯型式 | 单座柱塞型阀芯 | ||||
| 流量特性 | 等百分比特性和线性特性 | ||||
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
■执行机构
|
型式
|
ZHA/B多弹簧簿膜执行机构 | ||||
|
型号
|
ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
|
有效面积cm2
|
350 | 350 | 560 | 900 | 1400 |
|
行程mm
|
10、16 | 25 | 40 | 40、60 | 100 |
|
弹簧范围Kpa
|
20～100（）、20-60、60-100、40-200、80-240 | ||||
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
|
供气压力
|
140～400KPa | ||||
|
气源接口
|
RC1/4" | ||||
|
环境温度
|
-30～+70℃ | ||||
■阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
■附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■性 能 ZJHP-16 精小型气动薄膜调节阀 ZJHP-40 ZJHP-64气动薄膜调节阀 西安奥信自动化仪表有限责任公司 029-86691808 86691828
|
项目
|
不带定位器
|
带定位器
|
||||||||||||||
|
基本误差%
|
±5.0
|
±1.0
|
||||||||||||||
|
回差%
|
≤3.0
|
≤1.0
|
||||||||||||||
|
死 区%
|
≤3.0
|
≤0.4
|
||||||||||||||
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
||||||||||||
|
终点
|
±5.0
|
±1.0
|
||||||||||||||
|
气关
|
始点
|
±5.0
|
±1.0
|
|||||||||||||
|
终点
|
±2.5
|
±1.0
|
||||||||||||||
|
额定行程偏差%
|
≤2.5
|
|||||||||||||||
|
泄 露 量l/h
|
0.01%×阀额定容量
|
|||||||||||||||
|
可调范围R
|
30:01
|
|||||||||||||||
■额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||
|
阀座直径dN(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
额定流量系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
额定行程L(mm)
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
额定行程(mm)
|
10
|
16
|
25
|
40
|
60
|
||||||||||
|
执行机构型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
|||||||||||
■型号
|
类型
|
型
|
低温型
|
散热型
|
波纹管型
|
保温夹套型
|
调节切断型
|
衬氟型
|
||||||
|
代号
|
无
|
D
|
G
|
W
|
B
|
Q
|
F
|
||||||
