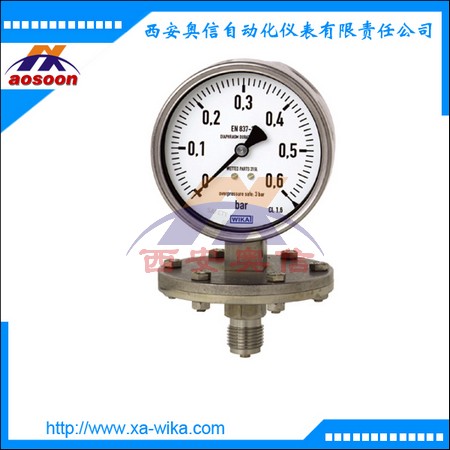

432.50.100 德国wika威卡机械式膜片压力表432.50.160

隔膜压力表的应用

• 适用于过压安全要求较高的测量点
• 带可充液外壳，可用于高动态压力负载或振动的应用场合（433.50型）
• 适用于侵蚀性、高粘度或受污染的气体和液体介质以及侵蚀性环境
• 过程工业：化工、石化、发电站、采矿、沿海和离岸平台、环保技术、机械制造和一般设备建造

常用型号
432.50.100 -1/+5 bar 1/2 NPT	433.50.100 -250 mbarg 1/2 NPT
432.50.100 100 kPa 1" class 150, RF acc. ASME B16.5	433.50.100 4 bar 1/2 NPT
432.50.100 100 mbar G1/2B	433.50.100 40 kPa 1/2 NPT
432.50.100 -100/+500 kPa 1/2 NPT	433.50.100 40 kPa G1/2B
432.50.100 250 mbar DN25 PN40, EN 1092-1 form B	433.50.100 -40/+120 mbar 2" class 150, RF acc. ASME B16.5
432.50.100 -40...+60 kPa DN25 PN40, EN 1092-1 form B	433.50.100 -60 mbarg 1/2 NPT
432.50.100 special range 0~20kPa/0~2M(Mark at 1,8M) M20 x	433.50.100 600 kPa M20 x 1.5
432.50.100 special range -1...5 kPag 1" NPT with entry bo	433.50.100 special range 0...0.4bar G1/2B
432.50.100 special range -100...+100mbar ANSI 3/4"	433.50.100 special range -16...0 Kpa 1/2 NPT
432.50.160 100 kPa 2nd scale psi 1/2 NPT	433.50.100 special range -16...0 Kpa/psi 1/2 NPT
432.50.160 25 bar 1/2 NPT	433.50.100 special range -2...2kPa 1/2 NPT
432.50.160 25 kPa 2nd scale psi 1/2 NPT	433.50.100 special range -2...2kPa M20 x 1.5
432.50.160 40 kPa 2nd scale psi 1/2 NPT	433.50.100 special range -2.5...1.5kPa G1/2B
432.50.160 special range 0...0.016 Mpa M20 x 1.5	433.50.100 special range -25...0KPa M20 x 1.5
433.30.100 25 mbar DN25 PN40, EN 1092-1 form B	433.50.100 special range -3...3 KPa 1/2 NPT
433.50.100 10 bar	433.50.100 special range -6...6 Kpa 1/2 NPT
433.50.100 10 bar 1" class 150, RF acc. ASME B16.5	433.50.100 special range -6...6KPa M20 x 1.5
433.50.100 -10/+15 kPa 1/2 NPT	433.50.160 100 kPa 2nd scale psi 1/2 NPT
433.50.100 -100 mbar 2nd scale kPa 1/2 NPT	433.50.160 100 mbar 1/2 NPT
433.50.100 -100/+150 mbarg 1/2 NPT	433.50.160 25 kPa 2nd scale psi 1/2 NPT
433.50.100 160 mbar 1/2 NPT	433.50.160 special range 0...0.016 Mpa M20 x 1.5
433.50.100 -25/+15 mbar 1/2 NPT

隔膜压力表的功能特性

• 全不锈钢结构
• 高过压安全
• 过程连接螺纹或敞开式法兰
• 多种特殊材料可选
• 量程：0 … 1.6 kPa

隔膜压力表的描述

设计
该隔膜压力表设计符合EN 837-3

尺寸 (mm)
100和160

准确度等级
1.6

量程
0 ... 1.6 kPa至0 ... 25 kPa（法兰Ø为160 mm）
0 ... 40 kPa至0 ... 2.5 MPa（法兰Ø为100 mm）
或所有其他同等负压量程或正压和负压联程

压力限值
稳定性：满量程值
波动性：0.9 x满量程值

过压安全
5 x满量程值，不过大为4 MPa

允许温度
环境温度：-20 … +60℃
介质温度：大为+100℃
储存温度：-40 … +70℃（量程≤6 kPa时：-20 … +70℃）

温度影响
当隔膜压力表的测量系统的温度在参考温度 (+20℃) 附近波动时，大变化为量程的±0.8 %/10 K

防护等级
该隔膜压力表的防护等级为IP 54，符合EN 60529 / lEC 529
（带充液433.50型防护等级为IP 65）
