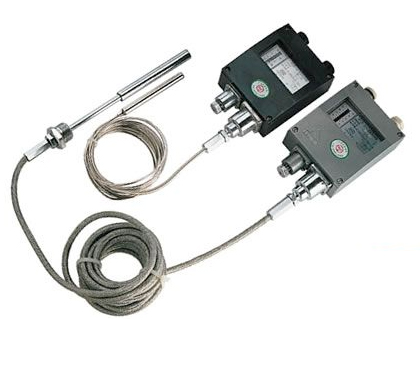

WTZK-50压力式温度控制器
控制器采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体、蒸汽等气体介质或液体介质。控制器的设定值可调，调节范围-60……+170℃。
WTZK-50-C：采用铸铝壳体，为防水型。控制器满足船用条件。
WTZK-50：采用酚醛压塑粉壳体，为普通型。
◇ 主要技术性能：
环境温度：见规格表
外壳防护等级：WTZK-50-C IP44 WTZK-50 IP40
抗振性能：WTZK-50-C 2～25Hz 1.6mm 25～100Hz 40m/s2
WTZK-50 10～60Hz 0.075mm 60～150Hz 10m/s2
触点容量：AC 380V 3A（阻性） DC 220V 2.5A（阻性）
重复性误差：见规格表
安装位置：WTZK-50-C前后左右各倾斜22.5O能 正常工作
WTZK-50前后左右各倾斜10O能正常工作
(下表中序号5-10各规格温包应尽可
毛细管长度：1,3,5,8,10,12m（下表中序号5规 格为8M）在订货时必须注明毛细管长度。
| 规 格： |
| ● 切换差可调 |
|
序号
No. |
设定值调节范围
℃ |
切换差调节范围
℃ |
环境温度
℃ |
设定值误差
±℃ |
重复性误差
℃ |
|
1
|
-60 ～ -30
|
3 ～ 5
|
-25 ～ 55
|
4
|
2
|
|
2
|
-40 ～ -10
-25～ 0
-15～ +15
|
高于被控温度3℃
最低不低于-25℃ 最高至55℃ |
2
|
||
|
3
|
|||||
|
4
|
|||||
|
5
|
10～ 40
|
-25 ～ 55
|
|||
|
6
|
40～ 80
|
-25至低于被控温度3℃，至最高55℃
|
|||
|
7
|
60～ 100
80～ 120
|
-25 ～ 55
|
3
|
3
|
|
|
8
|
|||||
|
9
|
110～ 150
130～ 170
|
+5 ～ 55
|
|||
|
10
|
| 设定值的调整： |
| 控制器的设定值调整步骤，举例说明如下： [例]：选用-15～15℃规格的温度控制器，要求控制一冷库温度保持在-8～-5℃的范围内，具体操作步骤如下： ● 温包固定在库房内，控制器装在库外仪表板上，毛细管应逐段固定；用导线把控制器接入冷冻机电机的电源控制回路。 ● 旋动设定值调节杆，使指针指示在标度尺刻度-8℃上，此值即为下切换值。 ● 当库温下降至-8℃，控制器开关应自动切换冷冻机，停机后温度回升。反复调切换差旋钮，使库温回升至上切换值-5℃时，控制器开关切换，冷冻机再次开机为止。 |
