产品·介绍
Product introduce
技术参数
应 用：腐蚀性液体
测量范围：杆式6米/缆式20米
过程连接：法兰
过程温度：-40~120℃
过程压力： -0.1~2MPa
精 度：±3mm
频率范围：100MHZ~1.8GHZ
防爆等级：Exib IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART（两线）
产品分类
通讯接口： HART 通讯协议
过程连接
AXLD801 (PP，PTFE 棒式天线) ：G11/2A 或 11/2NPT
AXLD802(PTFE 棒式天线) ：翻边法兰 DN50、DN80、DN100、DN150、DN200、DN250
AXLD803(喇叭口形式天线)：法兰 DN50、DN80、DN100、DN150、DN200、DN250
LD802 的罐内安装
标准安装
● 雷达天线不可向罐壁倾斜。
● 为了使温度影响小化，在对接法兰的连接处必须使用弹簧垫圈。
● 杆式天线的雷达波发射处必须伸出安装短管。
● 垂直放置杆式天线，不要让雷达束指向罐壁。

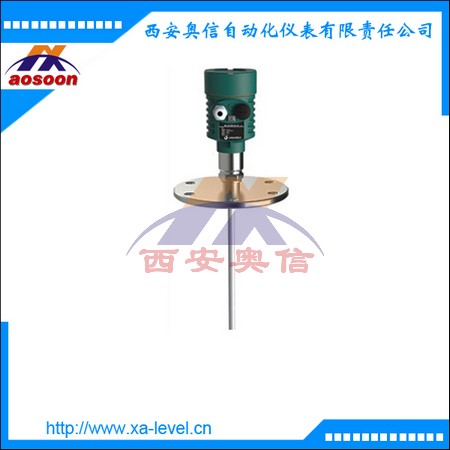

实物图：
