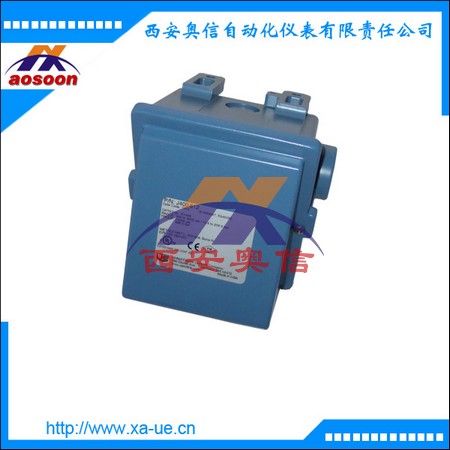

H403-S164B美国UE 三点开关  UE压力控制器 H403-S164B不锈钢膜片压力开关
技术参数
储存温度 -54～71℃
环境温度 -40～71℃ 环境温度每变化28℃，设定点典型的漂移不超过1%
设定点重复性 温度开关：可调范围内±1%;
压力开关126-376型，520-535型：可调范围内±1%;
440-559型：可调范围内±0.5%
610-614型: 可调范围内±1.5%
耐冲击 经15G，10毫秒周期试验. 可重现设定点
抗振动 经2.5G，5～500HZ振动试验，可重现设定点
外壳 压铸铝合金，带环氧树脂涂层.垫圈密封.卡紧螺丝
外壳防护等级 加选项M900可符合NEMA4X.IP65要求(防水型电气接口)
开关输出 一个.两个或三个单刀双掷（SPDT）输出.可在全范围内分别设定.531-534型为50%;520、525、535型为30%；开关可接成"常开型"或"常闭型"
电额定值 15安培. 125/250/480伏交流
重量　约重3-7.5磅
电气连接 　3个7/8”直径的冲孔
压力连接口 　1/4"NPTF；S126B-S164B型.520-535型;1/2"NPTF
温度开关组件 　E系列采用F系列同样的组件.但是由于采用参考刻度使量程范围受到限制. 温包及毛细管：6英尺.304不锈钢 直插式：120和121型:镀镍黄铜；可选316L不锈钢
充填物 1BS型：溶剂;2-8型:无毒油
温度死区 实验室条件下. F系列为全范围内1%.E系列为2%
差压指示器 J400K. J402K带差压显示
(选项M210) 147-S157B型. 在设定点范围的中间;50%处精度近似1.5%.在两端处为3%;指示窗是有机玻璃材料.密封垫密封.指示器在可调范围内任何设定点上进行现场调节.精度可达±1%

具体参数
系列号-型号 设定点可调范围 死区 最大过压范围 耐压 压力接口 接液材料
H403-126 -1.0 to 0 bar 13.5 mbar to 0.1 bar 0.2 bar 0.3 bar 1/4" NPTF       Ni Plated Brass-Brass-Zn Plated st
H403-134 -1.0 to 1.4 bar 13.5 mbar to 0.1 bar 1.4 bar 1.7 bar 1/4" NPTF Ni Plated Brass-Brass-Zn Plated st
H403-S126B -1.0 to 0 bar 13.5 mbar to 0.1 bar 0.2 bar 0.3 bar 1/2" NPTF 316L st/st
H403-S134B -1.0 to 1.4 bar 13.5 mbar to 0.1 bar 1.4 bar 1.7 bar 1/2" NPTF 316L st/st
H403-144 0 to 1.4 bar 13.8 mbar to 0.1 bar 1.4 bar 1.7 bar 1/4" NPTF Ni Plated Brass-Brass
H403-S144B 0 to 1.4 bar 13.8 mbar to 0.1 bar 1.4 bar 1.7 bar 1/2" NPTF 316L st/st
H403-146 0 to 2.1 bar 13.8 mbar to 0.1 bar 2.1 bar 2.8 bar 1/4" NPTF Ni Plated Brass-Brass
H403-S146B 0 to 2.1 bar 13.8 mbar to 0.1 bar 2.1 bar 2.8 bar 1/2" NPTF 316L st/st
H403-156 0 to 6.9 bar 27.6 mbar to 0.1 bar 6.9 bar 8.6 bar 1/4" NPTF Ni Plated Brass-Brass
H403-S156B 0 to 6.9 bar 27.6 mbar to 0.1 bar 6.9 bar 8.6 bar 1/2" NPTF 316L st/st
H403-164 0 to 13.8 bar 41.4 mbar to 0.3 bar 13.8 bar 13.8 bar 1/4" NPTF Ni Plated Brass-Brass
H403-358 0 to 13.8 bar 0.2 to 1.1 bar 13.8 bar 17.2 bar 1/4" NPTF 316L st/st
H403-S164B 0 to 13.8 bar 41.4 mbar to 0.3 bar 13.8 bar 13.8 bar 1/2" NPTF 316L st/st

UE开关H403-S164B尺寸图
