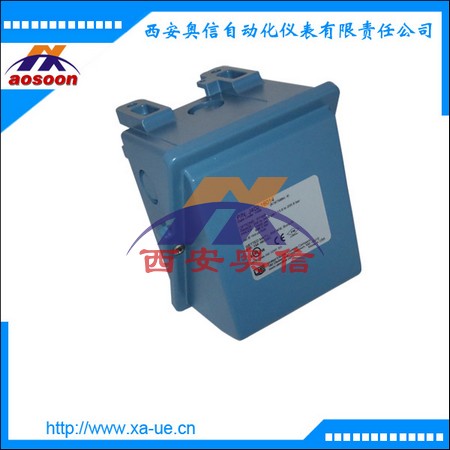

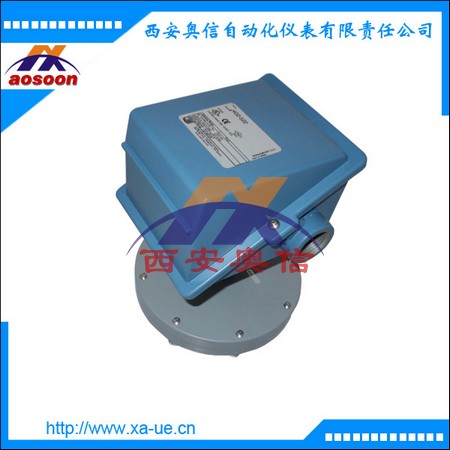

J402-520双点双刀真空UE开关 H100-520炉膛烟气压力开关 现货

单点报警压力开关

H100-520  H100-521  H100-522

H100-523  H100-524  H100-525

双点/双刀压力开关

J402-520  J402-521  J402-522  J402-523  J402-524  J402-525

性能特点
· 一个，两个或三个开关量输出，设定点范围内100%跨度的分别设定
· 环氧树脂涂层和铸铝结构的壳体满足NEMA 4X的
. 有多种压力构件和材料的选择
. 设定时有参考刻度货六角螺钉调节
. 通过认证
. 可调整范围
压力：30″Hg Vac到6000psi （-1到413.7bar）
微压 300″wc真空到250″wc压力 （-746.7到622.3mbar）
差压 1″wcd到200psid （2.5mbar到13.8bar）
温度 -180到650°F （-117.8到343.3℃）
技术参数
储存温度 -54～71℃
环境温度 -40～71℃ 环境温度每变化28℃，设定点典型的漂移不超过1%
设定点重复性 温度开关：可调范围内±1%;
压力开关126-376型，520-535型：可调范围内±1%;440-559型：可调范围内±0.5%610-614型: 可调范围内±1.5%
耐冲击 经15G，10毫秒周期试验. 可重现设定点
抗振动 经2.5G，5～500HZ振动试验，可重现设定点
外壳 压铸铝合金，带环氧树脂涂层.垫圈密封.卡紧螺丝
外壳防护等级 加选项M900可符合NEMA4X.IP65要求(防水型电气接口)
开关输出 一个.两个或三个单刀双掷（SPDT）输出.可在全范围内分别设定.531-534型为50%;520、525、535型为30%；开关可接成"常开型"或"常闭型"
电额定值 15安培. 125/250/480伏交流
重量　约重3-7.5磅
电气连接 　3个7/8”直径的冲孔
压力连接口 　1/4"NPTF；S126B-S164B型.520-535型;1/2"NPTF
温度开关组件 　E系列采用F系列同样的组件.但是由于采用参考刻度使量程范围受到限制. 温包及毛细管：6英尺.304不锈钢 直插式：120和121型:镀镍黄铜；可选316L不锈钢
充填物 1BS型：溶剂;2-8型:无毒油
温度死区 实验室条件下. F系列为全范围内1%.E系列为2%
差压指示器 J400K. J402K带差压显示
(选项M210) 147-S157B型. 在设定点范围的中间;50%处精度近似1.5%.在两端处为3%;指示窗是有机玻璃材料.密封垫密封.指示器在可调范围内任何设定点上进行现场调节.精度可达±1%

型号及参数

型号      可调整设定范围 psi/bar          死区 psi/bar              zui大压力psi/bar       耐压psi/bar

Model   Adjustable Set Point Range        Deadband                    Over Range         Proof

Buna-N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out purposes. Other

wetted materials available, see pg. 12

520†    300 Vac to 0     -746,7 to 0     0.2 to 12     0,5 to 29,9     200    13,8    400   27,6

521†    10 Vac to 10     -24,9 to 24,9    0.1 to 1      0,2 to 2,5      200    13,8    400   27,6

522†    50 Vac to 50    -124,5 to 124,5    0.1 to 5     0,2 to 12,4     200    13,8    400   27,6

523†     0.5 to 5.0      1,2 to 12,4      0.1 to 0.3     0,2 to 0,7      200    13,8    400   27,6

524†      2.5 to 50      6,2 to 124,5     0.1 to 2      0,2 to 5,0      200    13,8    400   27,6

525†     10 to 250     24,9 to 622,3     0.1 to 10      0,2 to 24,9     200    13,8    400   27,6
