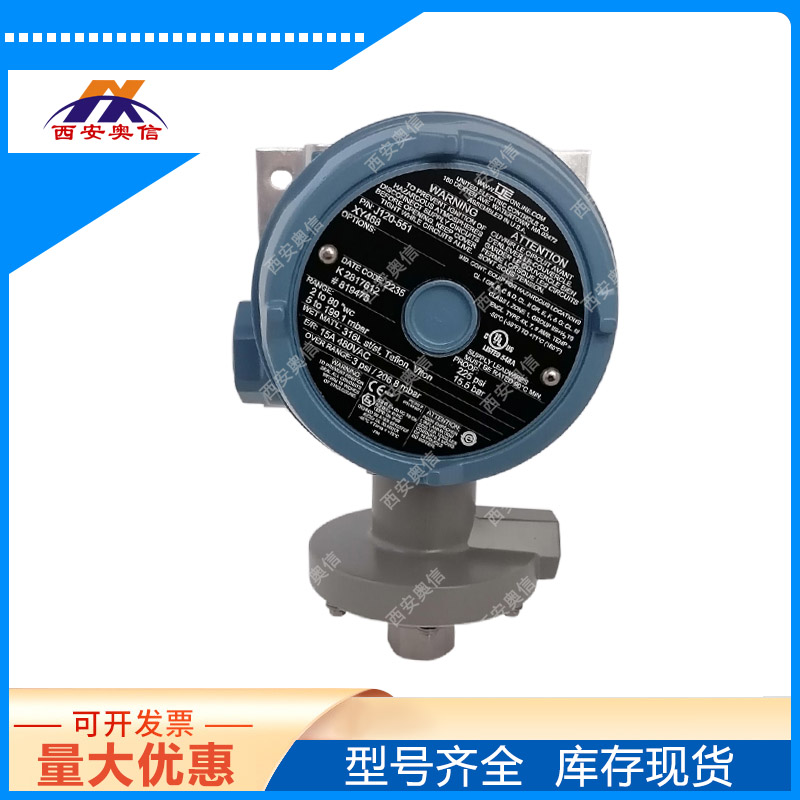

P/N：J120-552-M201 Teflon膜片 炉膛微压开关 ExdIICT6隔爆开关
技术参数
感压元件材质：丁腈橡胶膜片/teflon膜片
压力接口：1/4NPTF
可调量程：-1~6.9bar
开关信号：SPDT
电气接口：3/4NPTF
外壳材质：铸铝壳体，环氧树脂防腐涂层
防护等级：IP66
技术参数
储存温度： -54～71℃
环境温度: -40～71℃;
开关精度：1.0%或1.5%
开关输出： 一个单刀双掷（SPDT）动作开关.常开、常闭接点部分型号可选双刀双掷（DPDT）。
炉膛压力开关常用型号
J120-450 J120-451 J120-452 J120-453 J120-454
J120-550 J120-551 J120-552 J120-553 J120-554 J120-555
橡胶膜片：H100-520 H100-521 H100-522 H100-523 H100-524 H100-525
不锈钢膜片：H100-530 H100-531 H100-532 H100-533 H100-534 H100-535
J120-552-M201压力范围及参数
型号 量程 死区 工作压力 耐压 感压膜片材质 接口尺寸
J120-550 -1-0.1bar 3.4-13.5mbar 0.2bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
J120-551 5-199.1mbar 3.1-8.7mbar 0.2bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
J120-552 -1-1.4bar 6.8-33.9mbar 1.4bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
J120-553 34.5mbar-1.4bar 3.4-20.7mbar 1.4bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
J120-554 55.2mbar-2.1bar 6.9-27.6mbar 2.1bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
J120-555 0.1-6.9bar 17.2-51.7mbar 6.9bar 15.5bar 特氟龙Teflon+Viton密封圈 1/4NPTF
