美国SOR开关 6NN-K3-N4-F1A/C1A压力控制器

产品·介绍

Product introduce

 产品说明

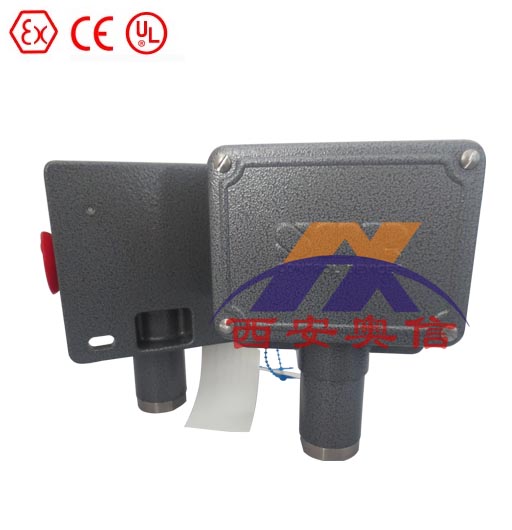

美国SOR开关6NN-K3-N4-F1A/C1A压力控制器

工作原理
压力开关的工作原理：是当系统内压力高于或低于额定的安全压力时，感应器内碟片瞬时发生移动，通过连接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬时复位，开关自动复位，或者简单的说是当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。
SOR压力开关
可提供普通压力开关、真空开关、电器单元密闭型 开关、双设定点开关及可调切换差式开关。
■ 承受zd工作压力： 700bar
■ 产品承受温度： 204 ° C （如有更高的 温度要求可以加附件冷凝圈）
■ 压力设定点可调范围：压力开关1.5mbar-480bar ；真空开关100 mbar---5.5 bar



防护型型号 可调范围（Mpa） 回差（kpa） 防爆型型号
6NN-K2-N4-F1A 0.048-0.20 0.22 6L-K2-N4-F1A
6NN-K3-N4-F1A 0.083-0.69 0.27 6L-K3-N4-F1A
6NN-K5-N4-F1A 0.138-1.24 1.69 6L-K5-N4-F1A
6NN-K45-N4-F1A 0.172-1.89 1.69 6L-K45-N4-F1A
5NN-K3-N4-F1A 0.172-1.65 3.4 5L-K3-N4-F1A
5NN-K5-N4-F1A 0.241-2.58 3.7 5L-K5-N4-F1A
5NN-K45-N4-F1A 0.310-3.79 26.89 5L-K45-N4-F1A
9NN-K4-N4-F1A 0.689-3.44 36.54 9L-K4-N4-F1A
9NN-K5-N4-F1A 1.379-6.89 63.43 9L-K5-N4-F1A
9NN-K45-N4-F1A 1.379-12.06 103.3 9L-K45-N4-F1A
1NN-K45-N4-F1A 3.447-27.58 675.7 1L-K45-N4-F1A
系列 工作压力 保护压力
6，5 10.3 17.2
9 17.2 41.2
1 34.4 41.2
