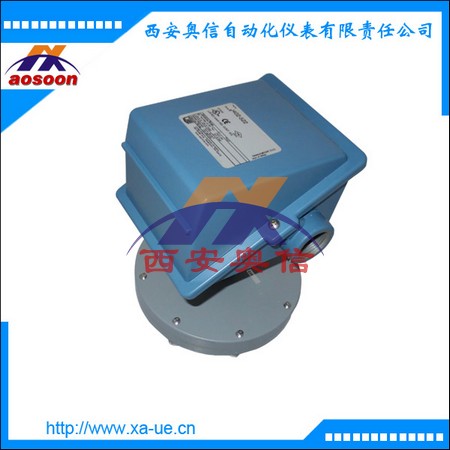

产品说明
性能特点
● 1,2 和3 个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的
● 有多种压力构件和材料的选择
● 设定时有参考刻度或六角螺钉调节
● 通过 认证。
● 可调整范围
微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
压力：30"Hg Vac 到6000 psi（(-1 到413.7bar)）
差压：1 "wcd 到200 psid(2.5 mbar 到13.8 bar)
温度：-180 到650 ℉(-117.8 到343.3 ℃)
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±2%；
压力开关：126-376，520-535,540-547,570-572，S126-S164B 型：为可调范围的±2%；440-457，550-559 型：为可调范围的±1%；610-614 型为可调范围的±3%
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 压铸铝合金压铸壳体；环氧树脂涂层；垫圈密封；卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个、两个或三个单刀双掷（SPDT）输出；可在调整范围内进行100%分别设定；521-524，
531-534 型：50%；520，525，530，535，570-572 型：30%；开关可接成“常开型”或“常闭型”
型号参数
Model Adjustable Set Point Range Deadband Over Range Pressure* Proof Pressure**
“wc mbar “wc mbar psi bar psi bar
Buna-N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out purposes. Other
wetted materials available, see pg. 12
520† 300 Vac to 0 -746,7 to 0 0.2 to 12 0,5 to 29,9 200 13,8 400 27,6
521† 10 Vac to 10 -24,9 to 24,9 0.1 to 1 0,2 to 2,5 200 13,8 400 27,6
522† 50 Vac to 50 -124,5 to 124,5 0.1 to 5 0,2 to 12,4 200 13,8 400 27,6
523† 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524† 2.5 to 50 6,2 to 124,5 0.1 to 2 0,2 to 5,0 200 13,8 400 27,6
525† 10 to 250 24,9 to 622,3 0.1 to 10 0,2 to 24,9 200 13,8 400 27,6
● 1,2 和3 个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的
● 有多种压力构件和材料的选择
● 设定时有参考刻度或六角螺钉调节
● 通过 认证。
● 可调整范围
微压：300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
压力：30"Hg Vac 到6000 psi（(-1 到413.7bar)）
差压：1 "wcd 到200 psid(2.5 mbar 到13.8 bar)
温度：-180 到650 ℉(-117.8 到343.3 ℃)
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±2%；
压力开关：126-376，520-535,540-547,570-572，S126-S164B 型：为可调范围的±2%；440-457，550-559 型：为可调范围的±1%；610-614 型为可调范围的±3%
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 压铸铝合金压铸壳体；环氧树脂涂层；垫圈密封；卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个、两个或三个单刀双掷（SPDT）输出；可在调整范围内进行100%分别设定；521-524，
531-534 型：50%；520，525，530，535，570-572 型：30%；开关可接成“常开型”或“常闭型”
型号参数
Model Adjustable Set Point Range Deadband Over Range Pressure* Proof Pressure**
“wc mbar “wc mbar psi bar psi bar
Buna-N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out purposes. Other
wetted materials available, see pg. 12
520† 300 Vac to 0 -746,7 to 0 0.2 to 12 0,5 to 29,9 200 13,8 400 27,6
521† 10 Vac to 10 -24,9 to 24,9 0.1 to 1 0,2 to 2,5 200 13,8 400 27,6
522† 50 Vac to 50 -124,5 to 124,5 0.1 to 5 0,2 to 12,4 200 13,8 400 27,6
523† 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524† 2.5 to 50 6,2 to 124,5 0.1 to 2 0,2 to 5,0 200 13,8 400 27,6
525† 10 to 250 24,9 to 622,3 0.1 to 10 0,2 to 24,9 200 13,8 400 27,6
