产品·介绍
Product introduce
美国UE压力开关常用型号
炉膛负压开关/微压开关，一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
H100-520 H100-521 H100-522 H100-523 H100-524 H100-525
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：15623，15731-15737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
型号及参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
“wc mbar “wc mbar psi bar psi bar
Type H100
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520 300 Vac to 0 -746,7 to 0 0.2 to 8 0,5 to 19,9 200 13,8 400 27,6
521 10 Vac to 10 -24,9 to 24,9 0.1 to 0.6 0,2 to 1,5 200 13,8 400 27,6
522 50 Vac to 50 -124,5 to 124,5 0.1 to 3 0,2 to 7,5 200 13,8 400 27,6
523 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524 2.5 to 50 6,2 to 124,5 0.1 to 0.8 0,2 to 2,0 200 13,8 400 27,6
525 10 to 250 24,9 to 622,3 0.1 to 6 0,2 to 14,9 200 13,8 400 27,6

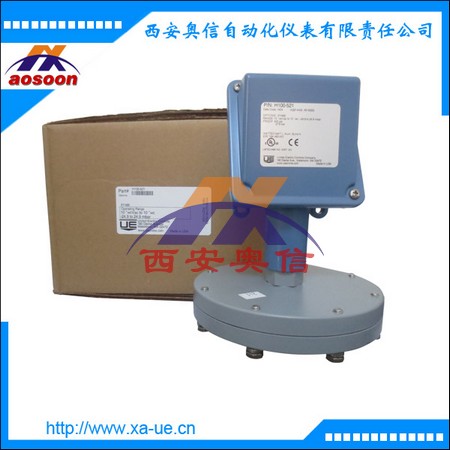

H100-521锅炉系统 美国UE开关代理 山西电厂专用UE开关
