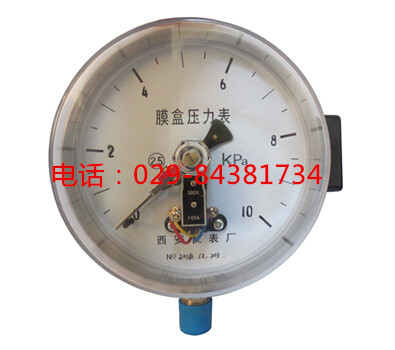

YEX-150B不锈钢膜盒电接点压力表
1、简介及用途说明： YEX-150B不锈钢膜盒电接点压力表 是根据不锈钢膜盒压力表的结构原理而研制的具有耐腐蚀的微压测量仪表。 YEX-150B不锈钢膜盒电接点压力表 导压系统及外壳均采用不锈钢材料制成， YEX-150B不锈钢膜盒电接点压力表 经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的大或小压力值的双位自动控制和发信（报警）的目的。当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形—位移，经拔杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接头装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
2、结构原理：YEX-150B不锈钢膜盒电接点压力表 由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。
3、零件材质说明：
|
零件名称 |
材质牌号 |
|
接头 |
1Cr18Ni9 |
|
膜盒 |
1Cr18Ni9 |
|
表壳、罩壳、表环 |
1Cr18Ni9 |
3、规格参数：
|
型号 |
标度范围（KPa） |
精确度等级 |
||
|
正压 |
负压 |
正负压 |
||
|
YEX-150B |
0~4 |
-4~0 |
-2~2 |
2.5 |
