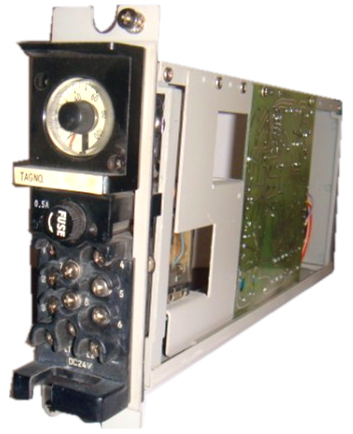

 IKY5252-1111报警给定器

1、概要：

IKY报警给定器接收来自各种变送器的输出信号。和1点（上限或下限）或2点（上上限、下下限或上下限）给定极限报警值比较，当来自变送器的信号超过相应给定值时，本仪表将输出接点通断信号，配以报警线路则可进行越限报警。

2、型号：

5252型IKY报警给定器IKY5252-1111、IKY5252-1211、IKY5252-1311、IKY5252-1411
IKY5252-1111A2、IKY5252-1211A2、IKY5252-1311A2、IKY5252-1411A2

IKY5252-2111、IKY5252-2211、IKY5252-2311、IKY5252-2411、IKY5252-2511、IKY5252-2611、

IKY5252-2111A2、IKY5252-2211A2、IKY5252-2311A2、IKY5252-2411A2、IKY5252-2511A2、IKY5252-2611A2、

IKY5252-1121、IKY5252-1221、IKY5252-1321、IKY5252-1421

IKY5252-1111A2、IKY5252-1211A2、IKY5252-1311A2、IKY5252-1411A2

IKY5252-2121、IKY5252-2221、IKY5252-2321、IKY5252-2421、IKY5252-2521、IKY5252-2621、

IKY5252-2121A2、IKY5252-2221A2、IKY5252-2321A2、IKY5252-2421A2、IKY5252-2521A2、IKY5252-2621A2、

5352型IKY报警给定器：



IKY5352-1111、IKY5352-1211、IKY5352-1311、IKY5352-1411
IKY5352-1111A2、IKY5352-1211A2、IKY5352-1311A2、IKY5352-1411A2

IKY5352-2111、IKY5352-2211、IKY5352-2311、IKY5352-2411、IKY5352-2511、IKY5352-2611、

IKY5352-2111A2、IKY5352-2211A2、IKY5352-2311A2、IKY5352-2411A2、IKY5352-2511A2、IKY5352-2611A2、

IKY5352-1121、IKY5352-1221、IKY5352-1321、IKY5352-1421

IKY5352-1111A2、IKY5352-1211A2、IKY5352-1311A2、IKY5352-1411A2

IKY5352-2121、IKY5352-2221、IKY5352-2321、IKY5352-2421、IKY5352-2521、IKY5352-2621、

IKY5352-2121A2、IKY5352-2221A2、IKY5352-2321A2、IKY5352-2421A2、IKY5352-2521A2、IKY5352-2621A2、



3、规格
输入信号：1-5V DC
输入电阻：1点报警：650KΩ
                  2点报警：300KΩ
信号源内阻影响：信号源内阻为250Ω时
                  1点报警：不大于量程的+0.04%
                  2点报警：不大于量程的+0.08%
报警动作：1点报警：上限或下限。
                  2点报警：能区别上上限、下下限，或上下限励磁报警或非励磁报警。
滞后：不大于量程的2%
重复性：量程的0.2%
输出接点形式：单刀双掷（SPDT)继电器接点。
接点容量：100V DC 3A 或30V DC 3A(电阻负载时)
给定范围：输入信号的0-100%（带0-100的20等分刻度或0-10的平方刻度）。
给定精度：量程的±3%
电源：5252型：24V DC±10%
大工作电流(5252型时）：
1点报警：6VA
2点报警：120mA
大工作电流(53252型时）：
1点报警：6VA
2点报警：7.5VA
环境温度：0-50℃
环境湿度：5-95%相对湿度。
绝缘电阻：各端子和接地端子间为100MΩ/500V DC
绝缘电阻：各端子和接地端子间为100MΩ/500V DC
绝缘强度：各端子和接地端子间500V AC/1min
但是对5352型（交流电源驱动型），交流电源端子与接地端子间1000V AC/1min
安装方式:室内架装式。
外部接线：M3.5mm螺钉接线端子
表箱材质：钢板。
表面涂敷；灰色烤漆。
重量：5252型：2.2kg
          5353型：2.7kg
