一、概述

XMD系列智能多路显示控制仪（以下简称仪表）。它可与热电偶、热电阻、霍尔变送器、远传压力发送器、DDZ—Ⅱ型、DDZ—Ⅲ型变送器、1151变送器、辐射感温器等配合，将各种工业对象中的气体、液体、蒸气等工业介质的温度、压力、流量、液位等工业参数进行自动巡回检测、显示、控制和报警。广泛用于石油、化工、冶金、电站、食品加工、陶瓷、化纤、印染、注塑、医疗及实验室等各种行业中。本系列仪表具有如下特点：

l         采用先进芯片制造技术，简化结构，提高产品稳定性及抗干扰能力。

l         采用数字校正，输入热电偶、热电阻、信号任选，无零漂。

l         采用双四位显示，可同时显示参数测量值和输入通道序号，直观醒目，操作简便，所有操作功能仅需五键完成。

l         宽范围的电源适应能力：85V～264VAC。还可以采用直流供电（24VDC）。

l         任意规格信号输入，多种规格信号输出。

二 、主要技术参数

1．  使用条件：环境温度0～50℃；相对湿度≤90%；电源电压85～264VAC，50/60Hz；大气压力85～106KPa 。

2．  输入信号通道：4,8,12,16。

3．  基本误差：

l         四位LED显示：±(0.2%F·S±1字) ；±(0.5%F·S±1字) 。

4．显示分辨率：

l         四位LED：根据量程范围，可设定为0.001、0.01、0.1及1四种。

5．输入阻抗：热电偶、电压信号（大于500K），热电阻（三根引线相等且小于5欧），电流信号（小于250欧）。

6．输出特性：继电器接点，其容量为220VAC／1.5A或24VDC／1.5A，纯阻性负载。无触点继电器容量为220VAC/1.5A。

7．热电偶冷端补偿温度范围：0～80℃ 。

8．通讯方式：RS485 。

9．可带24VDC电源输出，隔离电压1000V，大电流30mA 。

10．消耗功率：4VA 。

11．外形尺寸（mm）：横式160×80×80 。

12．开孔尺寸（mm）：横式152×76。

13．重量：约0.5kg 。

三、仪表型号及输入规格

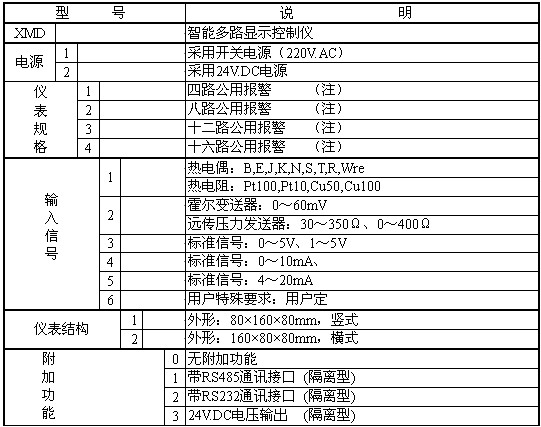

1、XMD智能多路显示控制仪型号

注：可以不带公用报警，但订货时须注明。

例：XM—111113 表示采用开关电源供电，四路公用报警，输入信号为热电偶，竖式安装方式（80×160mm），可输出24V直流电源。

2、输入信号规格表（分度号）

3、用户特殊要求分度和规格表

四、仪表功能

1．显示功能

l         正常工作状态：

LED：主屏显示各通道参数测量值（PV），副屏的低两位数（个、十位）显示输入通道序号。

l         参数设定状态：

LED：主屏显示各通道参数，副屏显示参数所对应的值。

l         报警状态：

LED：主屏显示参数测量值（PV），副屏交替显示报警参数符号AL或 AH（百、千位数）及输入通道序号（个、十位数）。

2．输入信号通道选择功能：

可根据需要选通或屏蔽输入信号通道，被屏蔽的通道在巡检时将跳过不予以选通。

3．各通道的分度号选择功能：（见表二）

  可根据需要选择各通道的分度号（热电偶，热电阻，远传压力发送器，霍尔变送器，信号0～5V、1～5V、0～10mA、4～20mA、mV输入信号）。

4．自动/手动巡检功能：

　通过按键（A/M）切换，可进行手动巡检操作。

5．通讯功能：

  通过RS485接口，可与上位机进行通讯或连接打印机，打印重要数据。

6．巡检时间：2S/每通道。

7．公用报警功能：

仪表设有两个报警继电器，作为公用上、下限报警输出。相对应的指示灯为AL1,AL2。

8．断线保护功能

  当某一路传感器断线时，主屏显示与传感器相对应的大值。

五、仪表操作及接线

仪表面上有五个按键，所有操作及参数设定均由该五个键完成。

SET—参数符号选择键，

A/M—自动/手动巡检转换键，▲—增量键，q—减量键，—小数点移动键。

1、参数选择

 按SET键就能选择出参数代号（主屏显示代号），再按▲键或q键，副屏显示数字，设定其需要值。

2、  分度号设置

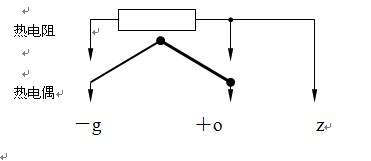

按SET键，当主屏显示INX时，再按   键或   键，副屏显示分度号代号   图一：仪表端子接线图

注：1.  图一中采用端子上的实心圈表示仪表出厂时的接线位置。

注：2.  图一： Z—热电阻    O—热电偶mA .V      g—公共地
