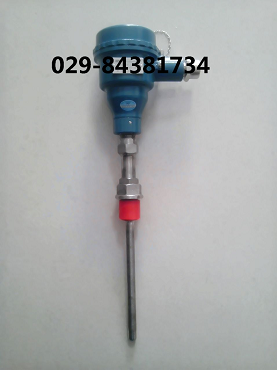

普通隔爆热电偶、热电阻
WZPK-642dc/NN4
概要
|
|
·按符合国际IEC的新防爆GB3836设计；
·防爆标志dⅡBT6，适用于ⅡB级以下，温度组别T1～ T6，含爆炸气体场所的温度测量。
技术特性与规格:
本系列产品符合国家GB3836.1、GB3836.2，按防爆中的有关规定和要求设计制造，其性能指标符合GB/T16839.1、 GB/T16839.2、 JB/T9238、 JB/T8622、 JB/T8623规定，并经国家级仪器仪表防爆安全监督检验站认可，获得防爆合格证书。用户在选用防爆级别时请注意温度组别必须与安装现场表面高温度对应。
品种、测量范围和允差
|
品种 |
分度号 |
0℃电阻值 (Ω) |
保护管 材质 |
测量范围（℃） |
允许误差（℃） |
插入深度 ι(mm) |
|||
|
等级 |
公 式 |
||||||||
|
铂电阻 |
Pt100 |
100±0.06 |
1Cr18Ni9Ti |
200~550 |
A |
±(0.15+0.2%|t|) |
75,100,150, 200,250,300, 400,500,600, 750,1000 |
||
|
100±0.12 |
B |
±(0.3+0.5%|t|) |
|||||||
|
铜电阻 |
Cu50 |
50±0.06 |
50~100 |
__ |
±(0.3+0.6%|t|) |
||||
|
Cu100 |
100±0.12 |
||||||||
注：表中t为被测温度值。
热电偶
|
品 种 |
分度号 |
保护管材质 |
测量范围 (℃) |
偶材等级与允差值 |
插入深度 ι(mm) |
|
|
Ⅰ |
Ⅱ |
|||||
|
镍鉻—镍硅 |
K |
1Cr18Ni9Ti |
40~850 |
±1.5℃ 或±0.4%|t| |
±2.5℃ 或±0.75%|t| |
150、 200 250、 300 400、 500 600、 750 1000、1250 1500、2000 |
|
镍鉻硅—镍硅 |
N |
|||||
|
镍鉻—康铜 |
E |
单支40~650 双支-40~550 |
||||
|
铁—康铜 |
J |
单支40~600 双支-40~450 |
||||
|
铜—康铜 |
T |
单支40~400 双支-40~300 |
±0.5℃ 或±0.4%|t| |
±1℃ 或±0.75%|t| |
||
爆炸性混合物分级分组举例
|
类 和 级 |
引燃温度（℃）与组别 |
||||||
|
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
||
|
T＞450 |
450≥T＞300 |
300≥T＞200 |
200≥T＞135 |
135≥T＞100 |
100≥T＞85 |
||
|
ⅡA |
乙烷，丙烷，丙酮，苯乙烯，二氯苯， 甲苯，苯，氨， 一氧化碳，二甲苯，乙酸 |
丁烷，乙醇，丙烯，丁醇，醋酸丁酯，甲醇，氯乙烯 |
戊烷，己烷，庚烷， 癸烷，辛烷，汽油，环己烷 |
乙醛 |
|
亚硝酸乙脂 |
|
|
ⅡB |
焦炉煤气，环丙烷 |
环氧乙烷，乙烯， 1，3丁二烯 |
硫化氢 |
二乙醚 |
|
|
|
|
ⅡC |
水煤气，氢 |
乙炔 |
|
|
二硫化碳 |
硝酸乙脂 |
|
注：表中粗框线内，为本产品所适用的爆炸性混合物的举例。
|

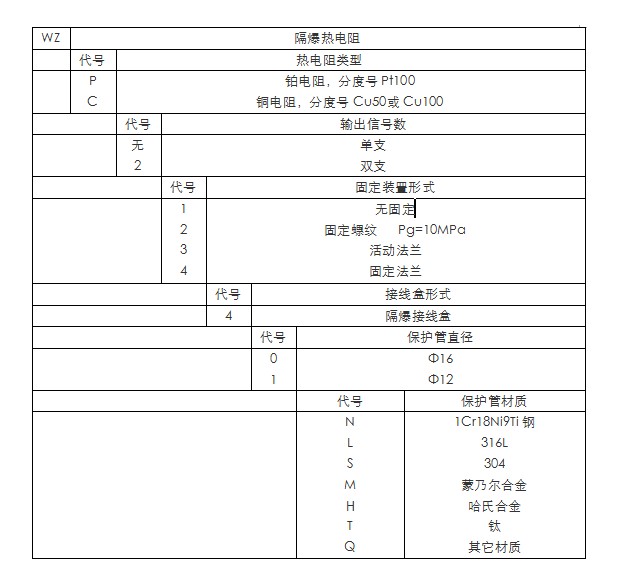

WZP2 — 241/N ι=750 完整订货代号 （插入深度） |
