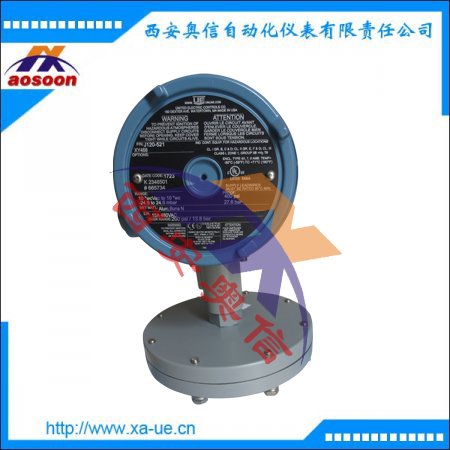

J120-525 炉膛防爆压力开关62.2KPa动作 美国UE炉膛微压控制器
压力开关 J120型：一个单刀双掷输出，环氧涂层外壳，外部可调，一个电气接口
316L膜片+O型圈
J120-520-XC004 J120-521-XC004 J120-522-XC004
J120-523-XC004 J120-524-XC004 J120-525-XC004
丁腈橡胶Buna-膜片
J120-520 J120-521 J120-522 J120-523 J120-524 J120-525
焊接316L膜片
炉膛防爆开关常用型号
J120-530 J120-531 J120-532 J120-533 J120-534 J120-535
通用技术参数
丁晴橡胶（Buna-N）膜片及O型圈 环氧铝制涂层 1/2“NPTF压力接口 0.72”大的内孔便于清洗 压力调节范围-124,5 to 124,5mbar *大压力3.4bar 耐压6.9bar
储存温度：-65 to 160℉(-54～71℃)
环境温度：-58 to 160℉(-50 to 71℃)；
设定点重复性：压力型号520-535，为可调范围的±1%；
切换差：分为可调和不可调两种(参考选型表数据)
抗冲击：经10 毫秒、15G 冲击实验后，可重现设定点
抗振动：经2.5G、5—500Hz 振动实验后，可重现设定点
外壳：铝合金压铸壳体（Max.0.4%铜）；环氧树脂涂层；垫圈密封；前标为J，G，F 的开关具有内部设定点锁定功能；铝合金铭牌
外壳等级：外壳等级为4X。 Class I Division 1的开关外壳等级为7；ClassII Division 1开关外壳等级为9。IP66。
开关输出：一个或两个单刀双掷（SPDT）输出；双开关可在调整范围内进行百分bai分别设定。触电电气额定值：15A125/250/480 VAC（）开关可接“常开型”或“常闭型”
压力接口：1/2NPTF内螺纹;可根据现场需要，特殊订制
电器接口：两个3/4''NPT E/C;接线端子
设定点：双点和三点开关每个报警值间隔不得超过量程的30%。
开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行百分bai分别设定;
使用寿命：100 0000次循环技术参数
Model Adjustable Set Point Range Deadband Over Range Proof
Low end of range on fall; Pressure* Pressure**
High end of range on rise
“wc mbar “wc mbar psi bar psi bar
Type J120
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520 300 Vac to 0 -746,7 to 0 0.2 to 8 0,5 to 19,9 200 13,8 400 27,6
521 10 Vac to 10 -24,9 to 24,9 0.1 to 0.6 0,2 to 1,5 200 13,8 400 27,6
522 50 Vac to 50 -124,5 to 124,5 0.1 to 3 0,2 to 7,5 200 13,8 400 27,6
523 0.5 to 5.0 1,2 to 12,4 0.1 to 0.3 0,2 to 0,7 200 13,8 400 27,6
524 2.5 to 50 6,2 to 124,5 0.1 to 0.8 0,2 to 2,0 200 13,8 400 27,6
525 10 to 250 24,9 to 622,3 0.1 to 6 0,2 to 14,9 200 13,8 400 27,6
