产品·介绍
Product introduce
在选择工业用压力、差压或温度开关时，经常要考虑其安全性能，以保护设备和人员的安全性。120系列产品满足了UL、、ATEX 等，并能符合多个国家地区的认证要求，可用于爆炸区域及含有强腐蚀气体环境中，对设备和人员安全给予保护。120 系列可以提供不同的压力，差压，真空和温度范围，同样可以提供不同的连接方式，各种不同的材料以及感压元件类型，正是由于这种灵活的选择方式使的120 系列可广泛应用于各种场所，如化工,石化,炼油,油田,钻井平台,输油管线以及制药等各种工业过程。

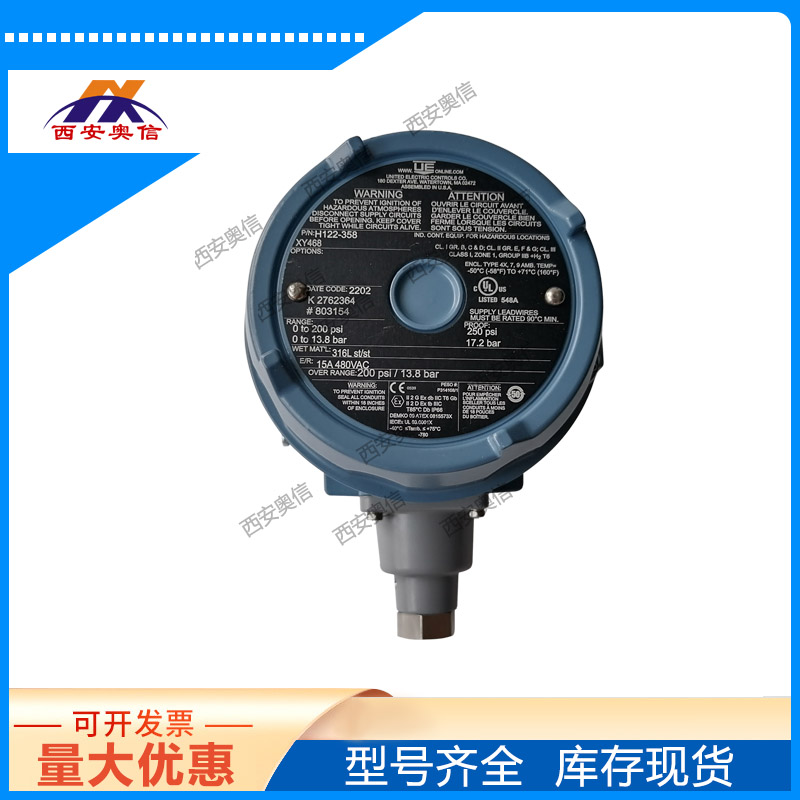

美国UE焊接316不锈钢波纹管开关
H100-358 H100-361 H100-376 H100-680
活塞高压式开关
H100-610 H100-612 H100-616
差压开关
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544 H100K-545
H100K-546 H100K-547 H100K-548
直插式温度开关
B100-120 B100-121 B100-13546
C100-120 C100-121
毛细管式温度开关
E100-2BSA E100-2BSB E100-3BS E100-4BS E100-5BS E100-8BS E100-13545
E100-2BCA E100-2BCB E100-3BC E100-4BC E100-5BC E100-8BC
F100-1BS F100-2BS F100-3BS F100-4BS F100-5BS F100-6BS
F100-7BS F100-8BS F100-1BC F100-2BC F100-3BC F100-4BC
F100-5BC F100-6BC F100-7BC F100-8BC
工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
美国UE H121/H122系列部分产品型号及参数：
型号 可调整设定范围 zui大压力 耐压** 分度值
Model Adjustable Set Point Range Over Range Proof Dial Divisions
psi bar psi bar psi bar psi
Teflon® diaphragm and Viton O-Ring with 316 stainless steel 1/4” NPT (female) pressure connection and cap
550 30 ”Hg Vac to 0 psi -1 to 0 0.1 to 0.6 ”Hg 3,4 to 20,3 mbar 225 15,5 0.5 ”Hg
552 30 ”Hg Vac to 20 psi -1 to 1,4 0.2 to 1 ”Hg 6,8 to 33,9 mbar 225 15,5 1 ”Hg & 0.5 psi
553 0 to 20 0 to 1,4 0.05 to 0.3 3,4 to 20,7 mbar 225 15,5 0.5
554 0 to 30 0 to 2,1 0.1 to 0.4 6,9 to 27,6 mbar 225 15,5 0.5
555 0 to 100 0 to 6,9 0.25 to 0.75 17,2 to 51,7 mbar 225 15,5 2
