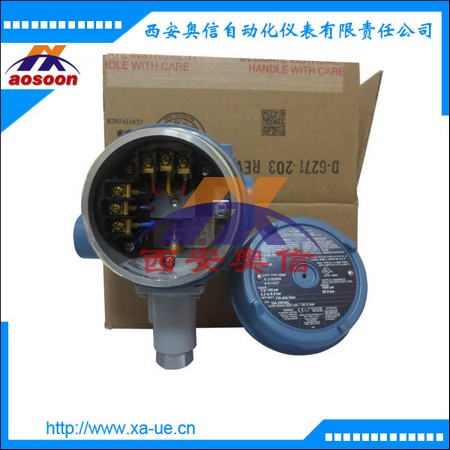

UE开关概要
在选择工业用压力、差压或温度开关时，经常要考 虑其安全性能，以保护设备和人员的安全性。
120 系列性能特点
● 符合各类认证要求 ，包括 cULus, ATEX & IECEx
● 可选符合俄罗斯、乌克兰以及 的认证要求
● 有参考刻度的内部调整及有防误操 作盒盖的外部调整
● 可调旋钮的盖锁|
● 多种传感器材质可选
● 对于强腐蚀场所可选用哈氏合金， 蒙乃尔材料
● 大范围可调死区型号
● 易冲洗式传感元件
● 热追踪温度型号
● 大部分的产品可快速供货
防爆压力开关的技术参数
1. 测量介质：对丁腈橡胶或316L不锈钢无腐蚀性的气体或液体
2. 外壳：压铸铝，环氧树脂涂层，带密封垫圈的外盖
3. 外壳等级：符合NEMA 4X要求
4. 设定点精度：±1%
5. 切换差：分为可调和不可调两种(参考选型表数据)
6. 重复性误差：<1%
7. 压力接口：1/2NPTF内螺纹;可根据现场需要，特殊订制
8. 电气接口：1/2″NPTF螺纹接口，可根据现场需要，特殊订制
9. 开关输出：一个单刀双掷(SPDT)输出;可在调整范围内进行100%分别设定;开关可接“常开型”或“常闭型”
10. 环境温度：-40℃～+70℃
11. 环境湿度：5%～95%
12. 使用寿命：100 0000次循环
13. 量程范围：0～0.01……60 Mpa
14. 压力形式：表压，绝压
15. 输出信号：(V)继电器接点或低电平≤0.5，高电平≥4.5的开关量信号
16. 精 度：0.25%FS、0.5%FS
17. 设定范围：下限：0～上限设定低值 上限：下限设定高值 ～上限设定高值
18. 继电器负载： 30V/5A DC，240V/3A AC
19. 长期稳定性： (%FS/年) ≤0.5
20. 工作电压： 18～+24(V)
21. 存储温度： -40～+200 (℃)
22. 工作温度： -20～+80℃，-60～+200℃(高温型)
23. 接 口： M20*1.5或用户自定
24. 防爆等级： Exib II CT6
25. 防护等级： IP66
技术参数
型号 可调整设定范围 死区 工作压力
Model Adjustable Set Point Range Deadband Over Range
Low end of range on fall; Pressure*
High end of range on rise
psi bar (unless noted) psi mbar psi bar
Buna N diaphragm and O-Ring with nickel-plated brass 1/4” NPT (female) pressure connection; Optional Viton diaphragm and O-Ring available
701 1.5 to 30 103,4 mbar to 2,1 1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702 3 to 100 0,2 to 6,9 1 to 4 68,9 mbar to 0,3 500 34,5
703 9 to 300 0,6 to 20,7 1 to 5 68,0 mbar to 0,3 500 34,5
704 15 to 500 1,0 to 34,5 2 to 8 0,1 to 0,6 1500 34,5
705 30 to 1000 2,1 to 68,9 3 to 20 0,2 to 1,4 1500 34,5
