产品·介绍
Product introduce

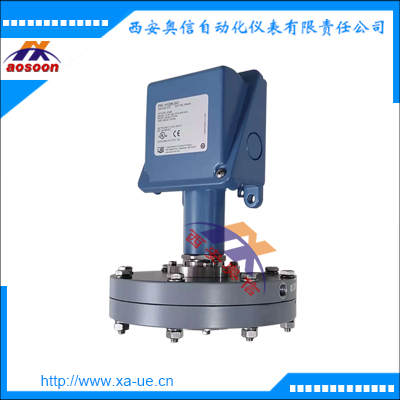

H100系列 UE差压开关 型号
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
H100K-540 H100K-541 H100K-542 H100K-543 H100K-544
H100K-545 H100K-546 H100K-547 H100K-548
-M540:Viton密封圈和316不锈钢接口。
-M400:需要带SIL2认证需要加选此项。
UE差压开关说明
差压开关由2个膜盒腔组成，两个腔体分别由两片密封膜片和一片感差压膜片密封。高压和低压分别进入差压开关的高压腔和低压腔，感受到的差压使感压膜片形变，通过栏杆弹簧等机械结构，zui终启动zui上端的微动开关，使电信号输出。
美国UE差压开关详细参数说明
膜片材质：Buna-N橡胶膜片
压力接口：1/8NPTF
可调量程：0.5mbar~34.5bar
开关信号：SPDT单刀双掷
电气接口：1/2NPTF
外壳材质：铸铝壳体，环氧树脂防腐涂层
防护等级：IP66
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
技术参数
H100K-541系列 美国UE差压开关H100-540/542/543/544/545/546/547/548具体参数
型号 可调整设定范围 死区 工作压力***
上升时为设定点范围高压端
下降时为设定点范围低压端
H100K 型 psid bar psi bar bar
540 0.2 to 7 “wcd 0,5 to 17,4 mbar 0.05 to 0.6 “wc 0,1 to 1,5 mbar -1 to 13,8
541 1 to 20 “wcd 2,5 to 49,8 mbar 0.1 to 1.0 “wc 0,2 to 2,5 mbar -1 to 13,8
542 5 to 50 “wcd 12,4 to 124,5 mbar 0.2 to 2.5 “wc 0,5 to 6,2 mbar -1 to 13,8
543 10 to 200 “wcd 24,9 to 497,8 mbar 0.5 to 8 “wc 1,2 to 19,9 mbar -1 to 13,8
544 2 to 20 0,1 to 1,4 0.1 to 1.3 6,9 to 89,6 mbar -1 to 82,7
545 5 to 50 0,3 to 3,4 0.2 to 2.2 13,8 mbar to 0,1 -1 to 82,7
546 10 to 125 0,7 to 8,6 0.4 to 5.0 27,6 mbar to 0,3 -1 to 82,7
547 50 to 250 3,4 to 17,2 0.8 to 10 0,1 to 0,7 -1 to 82,7
548 100 to 500 6,9 to 34,5 2. 0 to 15 0,1 to 1,0 -1 to 82,7
UE开关微差压控制器H100K-541美国UE差压开关5KPa
