性能特点
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围
压力:30"Hg Vac 到 5000psi(-1 到344.7bar)
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
差压:0.2"wcd 到500psid(0.5mbar 到34.5 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)
系列描述

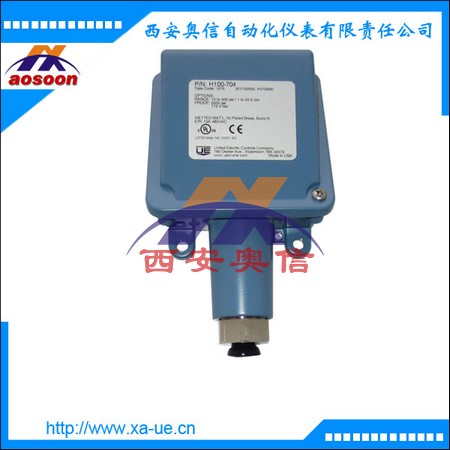

压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
差压开关 H100K型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度
温度开关 B100型：直插式；一个单刀双掷输出，内部可调，有参考刻度
C100型：直插式，一个单刀双掷输出，内部可调，无参考刻度
E100型：温包及毛细管式；一个单刀双掷输出，内部可调，有参考刻度
F100型：温包及毛细管式；一个单刀双掷输出，内部可调，无参考刻度
开关选项
0140 金触点，电额定值1安培，125VAC;不适用13545，13546，15623，15731-15884型；
0500 减小死区值，电额定值5安培，125/250VAC,不适用于520-535，13545，13546，15623 15731-15884型，不适用于H100K的540-548
1010 双刀双掷开关，电额定值10安培，125/250VAC，死区和小设定值将增大；不适用于温度开关及H100K的540-548型；
1070 电额定值10安培，125V直流；死区和小设定值将增大；不适用于171-194，483-535，560-567，13545，13546，15623，15731-15884型；
1519 可调死区，电额定值15安培，125/250/480VAC,调节轮仅能增大死区的值，如需要减少，不加此选项；不适用于B100,E100或171-194，483-494，540-567，610-616，51623，15731-15884型
技术参数
Model       Adjustable Set Point Range            Deadband                   Over Range           Proof
                   Low end of range on fall;                                                    Pressure*            Pressure**
                  High end of range on rise
                                                                           Deadband
              psi             bar (unless noted)         psi                 mbar               psi          bar          psi       bar
Buna-N diaphragm and O-ring with nickel-plated brass 1/4” NPT (female) pressure connection; Option M540 Viton® diaphragm and O-ring
available for models 701-705
701  1.5 to 30        103,4 mbar to 2,1       1 to 2 68,9 mbar to 0,1 500 34,5 600 41,4
702  3 to 100         0,2 to 6,9                    1 to 4         68,9 mbar to 0,3    500         34,5        600     41,4
703  9 to 300         0,6 to 20,7                  1 to 5         68,0 mbar to 0,3    500         34,5        600     41,4
704  15 to 500       1,0 to 34,5                  2 to 8         0,1 to 0,6               1500       34,5        600     41,4
705  30 to 1000     2,1 to 68,9                  3 to 20       0,2 to 1,4               1500       34,5        600     41,4
706  100 to 1700   6,9 to 117,2                10 to 30     0,7 to 2,1               1500       34,5        600     41,4
