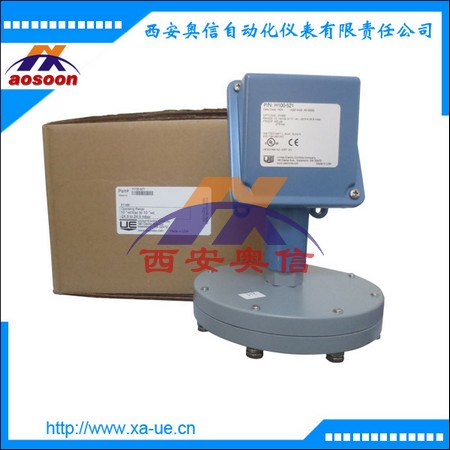

H100-520, H100-521炉膛压力开关 美国UE进口逻辑开关

炉膛压力常用型号：

H100-520   H100-521   H100-522   H100-523   H100-524   H100-525

H100-520-XC004   H100-521-XC004    H100-522-XC004

H100-523-XC004   H100-524-XC004    H100-525-XC004

系列描述

压力开关 H100型：一个单刀双掷输出；NEMA 4X外壳，环氧涂层；内部可调，有参考刻度

性能特点
● 一个开关量信号输出
● 环氧树脂涂层和铸铝结构的
壳体满足NEMA 4X 的
● 设定点锁定防误操作
● 热追踪及防冻保护
● 耐压可达10,000psi(689.5bar)
● 可调整范围
压力:30"Hg Vac 到 5000psi(-1 到344.7bar)
微压:300"wc 真空到250"wc 压力(-746.7 到622.3mbar)
差压:0.2"wcd 到500psid(0.5mbar 到34.5 bar)
温度:-180 到650 ℉(-117.8 到343.3 ℃)
型号及参数
 Model       Adjustable Set Point Range      Deadband             Over Range           Proof
                 Low end of range on fall;                                                                       Pressure*            Pressure**
                High end of range on rise
                 “wc               mbar               “wc            mbar                   psi       bar        psi       bar
Type H100
Buna N diaphragm and O-Ring with epoxy coated aluminum 1/2” NPT (female) pressure connection, large 0.72” orifice for clean-out
purposes (other wetted materials available see page 11)
520      300 Vac to 0      -746,7 to 0         0.2 to 8         0,5 to 19,9      200       13,8     400      27,6
521      10 Vac to 10      -24,9 to 24,9       0.1 to 0.6      0,2 to 1,5        200       13,8     400      27,6
522      50 Vac to 50       -124,5 to 124,5  0.1 to 3         0,2 to 7,5        200       13,8     400      27,6
523      0.5 to 5.0            1,2 to 12,4         0.1 to 0.3      0,2 to 0,7        200       13,8     400      27,6
524      2.5 to 50             6,2 to 124,5       0.1 to 0.8      0,2 to 2,0        200       13,8     400      27,6
525      10 to 250            24,9 to 622,3     0.1 to 6         0,2 to 14,9      200       13,8     400      27,6
