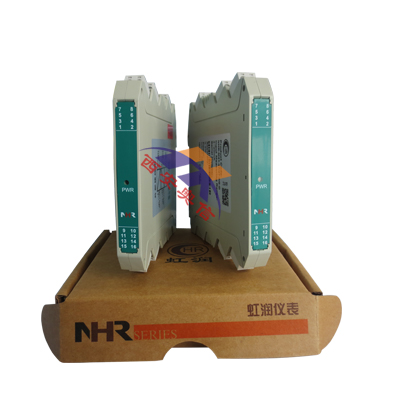

NHR-A34频率输入检测端隔离栅 虹润隔离仪表

产品描述
  产品可给现场危险区仪表提供12V或24V的隔离电源，危险区仪表产生的频率信号通过*栅隔离传输到*侧输出。输入具有较高的抗干扰性能。该产品需独立供电，输入/输出/电源三隔离。本产品可用在频率信号源等设备。
常用系列
NHR-A31系列电压输入检测端隔离栅
NHR-A31系列电流输入检测端隔离栅
NHR-A32系列二三线制热电阻输入检测端隔离栅
NHR-A32-4系列四线制热电阻输入检测端隔离栅
NHR-A32系列热电偶输入检测端隔离栅
NHR-A33系列变送器输入检测端隔离栅
NHR-A34系列频率输入检测端隔离栅
NHR-A35系列开关量输入检测端隔离栅
NHR-A37系列485输入检测端隔离栅
产品认证
证书号 CNEx11.0457
防爆标志 【Exia】IIC/IIB(*仪器仪表防爆*监督检验站认证)
认证参数
  IIC IIB
端子 9/12-10 8-7 11-10 9/12-10
大允许电压 Um=250V Um=250V Um=250V
电压 Uo=28V Uo=10V Uo=28V
电流 Io=93mA Io=25mA Io=190mA
功率 Po=0.65W Po=62.5mW Po=1.33W
电容 Co=0.05μF Co=2μF Co=0.5μF
电感 Lo=2.4mH Lo=30mH Lo=2.5mH
仪表选型
    7   8   9   10
频率输入检测端隔离栅                                              NHR-A34 - □ - □ / □ / □
位 规格 注释   |
↓
Hz		   |
|
|
|
|
|
↓
□






/		 |
|
|
|
|
|
↓
□		   |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
X
V24
V12
7 <输入>
频率信号
8/9 <输出>
输出I/输出II(从列表中选择代码)
代码 类型
X 无输出（仅限于输出II）
0 4-20mA
1 1-5V
2 0-10mA
3 0-5V
4 0-20mA
5 0-10V
10 <配电输出>
无输出
24V配电
12V配电
