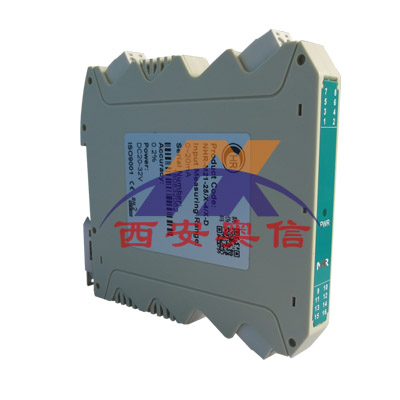

NHR-A31隔离式安全栅 虹润电流输入隔离器
产品描述
NHR-A31产品将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到*区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
产品认证
产品特点
单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号
仪表选型
产品描述
NHR-A31产品将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到*区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。
产品认证
| 证书号 | CNEx11.0455 |
| 防爆标志 | 【Exia】IIC(*仪器仪表防爆*监督检验站认证) |
| 认证参数 | |
| 端子 | 8-7、11-10 |
| 大允许电压 | Um=250V |
| 电压 | Uo=13.65V |
| 电流 | Io=9mA |
| 功率 | Po=31mW |
| 电容 | Co=0.5μF |
| 电感 | Lo=150mH |
单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号
仪表选型
| 7 | 8 | 9 | 10 | ||||||||
| 电流输入检测端隔离栅NHR-A31 | - | □ | / | □ | - | □ | / | □ | |||
| 位 | 规格 | 注释 |
| | | ↓ □ |
/ |
| | | ↓ □ |
| | | | | | | | | | | | | ↓ □ |
/ |
| | | | | | | | | | | | | ↓ □ |
|||
| 7/8 | <输入> | ||||||||||
| 输入I/输入II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输入(仅限于第Ⅱ路) | ||||||||||
| 25 | 0-20mA | ||||||||||
| 26 | 0-10mA | ||||||||||
| 27 | 4-20mA | ||||||||||
| 32 | 0-10mA开方 | ||||||||||
| 33 | 4-20mA开方 | ||||||||||
| 9/10 | <输出> | ||||||||||
| 输出I/输出II(从列表中选择代码) | |||||||||||
| 代码 | 类型 | ||||||||||
| X | 无输出（仅限于第II路） | ||||||||||
| 0 | 4-20mA | 模拟量输出 | |||||||||
| 1 | 1-5V | ||||||||||
| 2 | 0-10mA | ||||||||||
| 3 | 0-5V | ||||||||||
| 4 | 0-20mA | ||||||||||
| 5 | 0-10V（不可切换） | ||||||||||
| D1 | RS485输出（仅限于第I路） | 485输出 | |||||||||
| K1 | 继电路接点 | 开关量输出 | |||||||||
| K2 | 晶体管 | ||||||||||
